품질 저하 없이 비용 절감: 중국 디스플레이 제조업체가 TFT 마스크 감소 및 CF OC 레이어 제거 문제를 해결하는 방법

품질 저하 없이 비용 절감: 중국 디스플레이 제조업체가 TFT 마스크 감소 및 CF OC 레이어 제거 문제를 해결하는 방법

경쟁이 치열한 글로벌 디스플레이 시장에서 중국 제조업체는 계속해서 기술 혁신과 비용 최적화를 주도하고 있습니다. 맞춤형 고객 요구 사항을 충족하기 위해 LCD 모듈 제조업체는 TFT 유리용 포토마스크 수를 5개에서 4개로 줄이고 CF(컬러 필터) 유리에서 OC(Over Coat) 충전층을 제거하는 두 가지 핵심 공정 단순화 전략을 채택하는 경우가 많습니다. 이러한 조치는 마스크 비용을 크게 절감하고 생산 효율성을 향상시키지만, 특히 사소한 실수로 배치 품질 문제가 발생할 수 있는 노후화 라인의 경우 생산 라인 공정 능력에 엄격한 요구 사항을 부과합니다.

프로세스 단순화의 양날의 검: 기술 분석 및 위험 관리

I. CF Glass의 OC층 제거에 따른 위험성과 대책

CF 유리의 정확한 구조(기판 → BM 레이어 → RGB 레이어 → OC 레이어 → ITO 레이어)는 중요한 기능을 위해 OC 레이어에 의존합니다.

· 평탄화: RGB 색상 픽셀 간의 높이 차이를 채웁니다.

· 보호 : RGB 레이어의 손상을 방지하고 표면 평탄도를 유지합니다.

OC 레이어를 제거하면 다음과 같은 직접적인 원인이 됩니다.

· ITO 전극 표면이 고르지 않음 → 액정 분자의 고정 방향이 불규칙함

· 빈번한 디스플레이 결함: "별이 빛나는 하늘" 밝은 점, 잔상, 잔상(국부적 액정 반응 지연)

중국 디스플레이 제조업체의 대응 전략:

· 높이 차이로 인한 빛샘 현상을 보완하기 위해 BM 차광 영역 확대

· RGB 단계 높이 프로세스를 엄격하게 제어하여 픽셀 높이 변동을 나노미터 수준으로 줄입니다.

· 누화를 줄이기 위해 도트 반전을 사용하여 구동 방식을 최적화합니다(더 높은 전력 소비의 균형 필요).

II. 4마스크 TFT 글라스 공정의 도전과 혁신

기존 5마스크 TFT 공정에는 게이트층 → 게이트 절연층 → S/D 채널층 → 비아층 → ITO층이 포함됩니다. 마스크를 4개로 줄이는 핵심은 게이트 절연층과 S/D층 포토리소그래피를 병합해 단일 마스크로 다중 구역 노광을 제어하는 ​​데 있다.

프로세스 감소의 계단식 효과(CECEP Panda의 Ye Ning 연구에 근거함):

· 증가된 스텝 높이: S/D 레이어 아래에 새로운 a-Si/n+a-Si 필름 레이어가 0.26μm 스텝 생성 → 액정 셀 공간을 압박

· 셀 갭 0.03μm 증가 : S/D 필름 테이퍼 각도 8.99° 증가 → 상대 액정 높이 상승

· 중력무라 위험: 고온 경계 LC 마진이 1% 감소하여 불균일성이 나타나기 쉽습니다.

중국 제조업체의 주요 공정 관리 포인트:

· 정밀한 에칭 관리: 잔여물을 제거하여 GOA 회로 단락(돌이킬 수 없는 위험)을 방지합니다.

· 동적 셀 간격 보정: 어레이 필름 두께 변화에 따라 CF PS(포토 스페이서) 높이를 조정합니다.

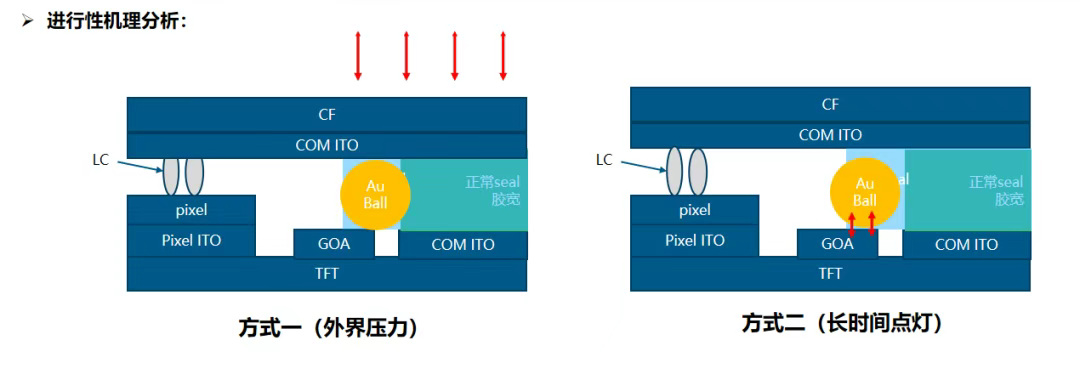

· 향상된 절연 보호: 외부 압력이나 장기간 작동으로 인해 GOA 회로와 Au 볼 사이의 절연이 손상되는 것을 방지중국의 지혜: 비용과 품질의 균형을 맞추는 기술 선도적인 중국 디스플레이 제조업체는 체계적인 솔루션을 개발했습니다.

▶ 디지털 시뮬레이션 우선: 모델링을 사용하여 셀 전기장에 계단 높이가 미치는 영향을 예측하고 설계를 최적화합니다.

▶ 온라인 모니터링 강화: Mura 및 마이크로쇼트에 대한 AI 육안 검사를 배치하여 이상 징후를 조기에 차단

▶ 협업 드라이버 IC 튜닝: 응답 지연을 보상하기 위해 도트 반전 파형을 사용자 정의

TFT 마스크 축소 및 CF OC 층 제거 공정은 정밀 수술과 유사하며 중국 LCD 제조업체의 기본 기술 전문성을 테스트합니다. 재료 특성 제어부터 나노미터 수준의 단차 제거까지, 에칭 매개변수 최적화부터 알고리즘 혁신 추진까지 모든 단계에는 "품질 저하 없는 비용 절감"에 대한 약속이 담겨 있습니다. 국내 고급 생산 라인의 정밀도가 지속적으로 향상됨에 따라 중국의 스마트 제조는 비용, 효율성, 품질이라는 '불가능한 삼위일체'를 핵심 경쟁 우위로 전환하여 글로벌 디스플레이 산업에 새로운 추진력을 불어넣고 있습니다.
