LCD 화면에 이상한 색상이 표시됩니까? 3단계 진단 가이드!

산업 장비 디스플레이가 갑자기 파란색, 빨간색으로 변하거나 왜곡된 색상을 표시하는 경우 이는 단순한 작동 방해가 아니라 근본적인 하드웨어 또는 신호 전송 문제를 나타낼 수 있습니다.

  전력 모니터링, 의료 기기 또는 자동차 시스템과 같은 중요한 분야에서 디스플레이 정확도는 안전과 효율성을 위해 매우 중요합니다. 색상이 이상해지면 당황하지 마세요. 체계적인 문제 해결이 핵심입니다!

1단계: 그레이스케일로 단순화 – 문제 격리!

  색상의 복잡성을 제거하는 것부터 시작하세요. 순수한 흑백 콘텐츠를 표시합니다. 비정상적인 패치, 줄무늬, 불균일한 백라이트 또는 국부적인 어두워짐/밝아짐이 발견되면 문제는 물리적 손상(예: 압력 표시, 데드 픽셀), 백라이트 고장 또는 불안정한 구동 전압을 의미할 가능성이 높습니다. 이 단계에서는 "하드웨어 손상"인지 더 깊은 "색상 증상"인지 신속하게 식별합니다.

2단계: 기본 색상 확인 – 결함이 있는 채널을 찾아냅니다!

  회색조가 정상적으로 나타나면 신호 처리로 초점이 이동합니다. 빨간색, 녹색, 파란색 테스트를 개별적으로 수행합니다. 전체 화면에 순수한 빨간색, 녹색, 파란색을 순차적으로 표시합니다. 주의 깊게 관찰하십시오. 색상이 누락되었습니까? 비정상적으로 어두워요? 아니면 예상치 못한 색조가 나타나나요? 예를 들어, 빨간색 테스트 중 분홍색/노란색 점은 손상된 하위 픽셀 회로, 느슨한 FPC 플렉스 케이블 또는 드라이버 IC의 컬러 채널 출력 결함과 같은 문제를 나타냅니다. 이 "색상 분류"는 근본 원인을 정확하게 찾아냅니다.

3단계: 주문 디코딩 – RGB/BGR 설정 일치!

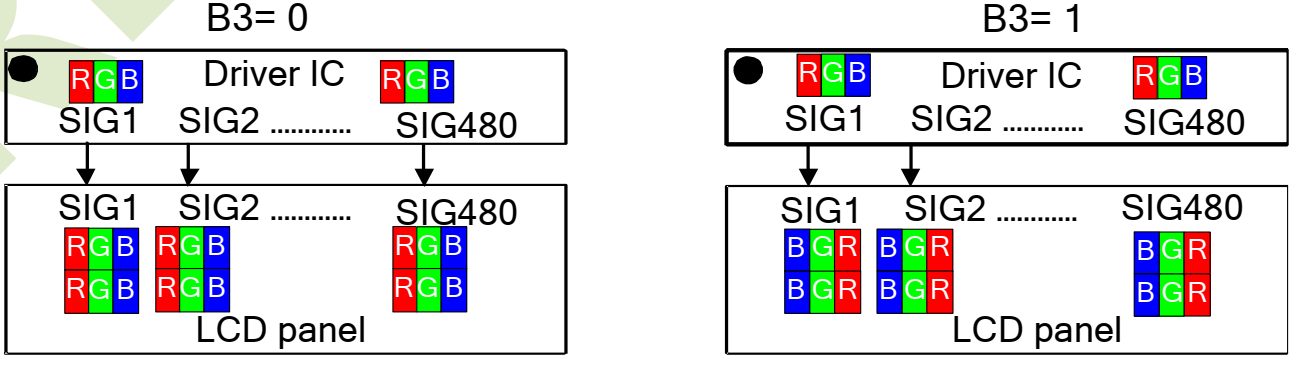

  문제가 지속된다면 원인은 하드웨어-소프트웨어 통신 프로토콜, 특히 색상 데이터 순서에 있을 수 있습니다! LCD 화면은 RGB 또는 BGR 하위 픽셀 배열을 사용할 수 있습니다. 메인보드(MCU/SoC)가 RGB 순서로 데이터를 출력하는 반면 LCD 화면은 기본적으로 BGR(또는 그 반대)인 경우 색상이 완전히 반전됩니다(예: 빨간색이 파란색이 됨)! 항상 플랫폼 드라이버 설정과 함께 화면 사양을 교차 확인하여 색상 형식이나 픽셀 순서가 완벽하게 정렬되는지 확인하세요. 이 단계는 "색상 언어 격차"를 해소하여 정확한 시각적 이미지를 복원합니다.

  지속적인 문제에 직면하고 계십니까? 중국의 선도적인 LCD 디스플레이 제조업체인 CNK Electronics는 맞춤형 솔루션을 제공합니다. 원활한 통합을 위해 정밀한 RGB 구성으로 LCD 모듈을 맞춤화하세요. 선명도, 신뢰성 및 성능을 제공하도록 설계된 디스플레이에 대해 문의해 주세요.
