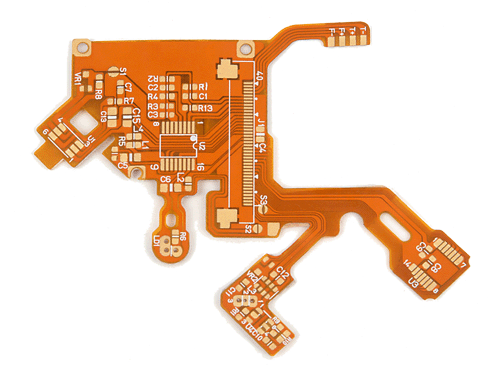

FPC 케이블 레이아웃 설계 사양: 파손 방지, 간헐적 접촉 방지, 안정적인 HD 디스플레이 전송 보장

최고의 시각적 경험을 추구하는 스마트 기기 시대에는 고화질 디스플레이 품질이 매우 중요합니다. 그러나 데이터에 따르면 디스플레이 오류의 상당 부분은 신호 전송 문제로 인해 발생합니다. 데이터 "생명선"인 FPC 케이블의 합리적인 레이아웃 설계는 제품 신뢰성과 사용자 경험을 직접적으로 결정합니다. 일반적인 함정을 피하려면 다음 핵심 설계 사양과 중요한 고려 사항을 준수하십시오.

핵심 설계 사양: 향상된 케이블 신뢰성을 위한 주요 원칙

케이블 파손을 방지하기 위한 정밀 벤딩:

최소 굴곡 반경: 케이블을 구부리는 동안 ≥5mm여야 합니다. 반경이 작을수록 내부 도체에 과도한 응력이 발생하여 파손 위험이 크게 증가합니다.

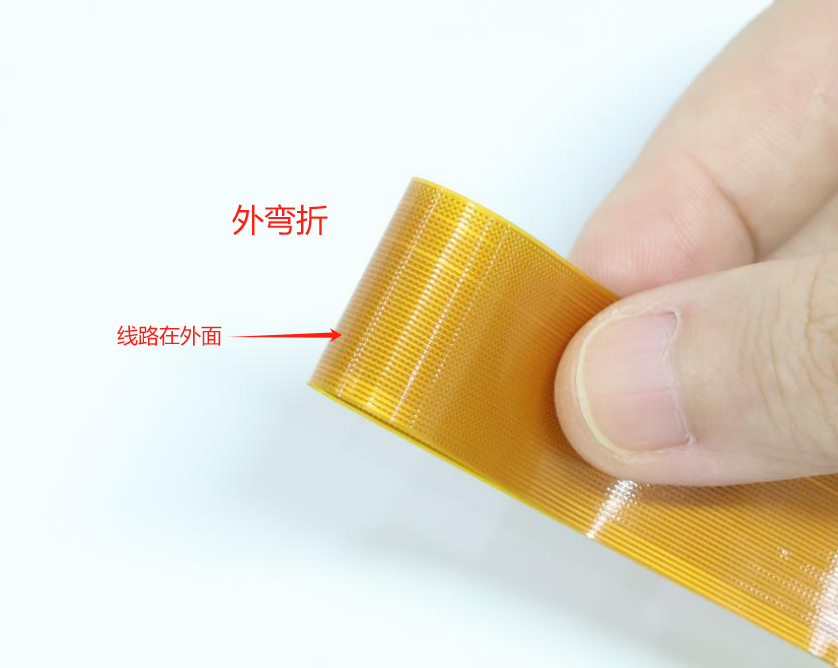

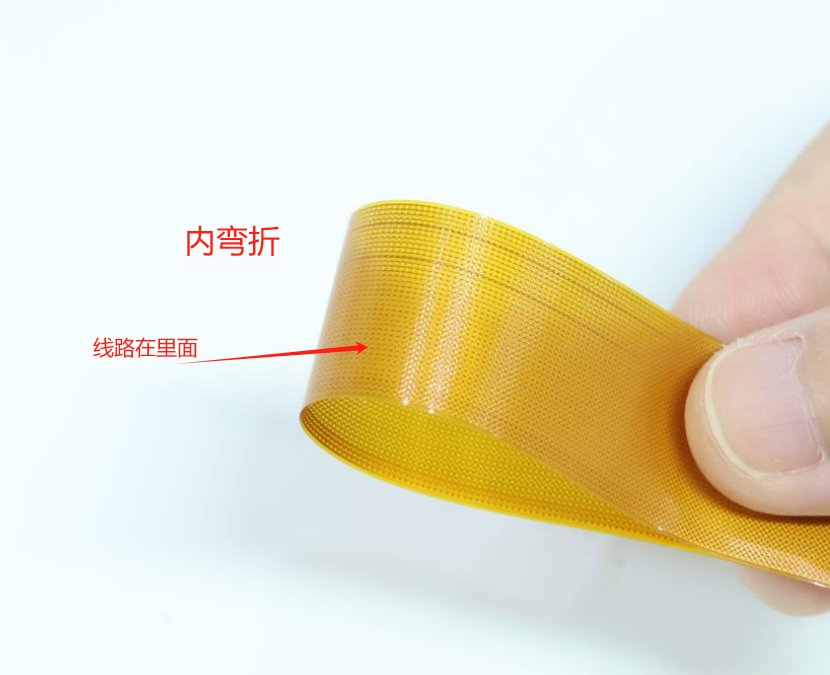

선호하는 굽힘 방향: 바깥쪽 굽힘보다 안쪽 굽힘을 우선시합니다. 외부 굴곡은 도체에 인장력을 가해 케이블 수명을 단축시킵니다.

반복적인 굽힘 방지: 동일한 위치에서 여러 번 굽히는 것을 엄격히 제한하십시오. 단일의 정밀한 굽힘 작업을 목표로 합니다.

디자인 노트: 미세한 굽힘 손상은 배치 실패의 숨은 원인인 경우가 많습니다.

진동 간섭을 제거하기 위한 안전한 고정:

작동 진동은 케이블 신뢰성에 큰 방해가 되어 커넥터의 간헐적인 접촉과 신호 불안정을 초래합니다.

효과적인 솔루션: 신뢰성이 높은 감압성 접착 테이프를 사용하여 여러 지점의 케이블 경로를 단단히 고정합니다. 이는 진동 관련 고장을 방지하기 위한 매우 비용 효과적인 조치입니다.

고속 신호 무결성을 위해 최적화된 길이:

4K/8K 고해상도 디스플레이가 확산되면서 FPC 데이터 전송량이 급증하여 케이블 길이가 신호 품질에 매우 중요해졌습니다.

권장 표준: 디스플레이 데이터 전송 케이블은 10cm 이하여야 합니다. 짧은 거리는 고속, 저손실 전송을 보장합니다.

확장 길이 프로토콜: 구조적 제약으로 인해 20~30cm 케이블이 필요한 경우 신호 무결성, 안정성 및 생산 수율 준수 여부를 확인하기 위해 엄격한 배치 검증이 필수입니다.

중요한 고려사항:

 디스플레이 손상 및 기능 제한 방지

TFT 화면 보호 규칙: 디스플레이 패널에 기계적 응력이 가해지면 절대 안 됩니다! 외부 힘이나 응력은 되돌릴 수 없는 "무라"(흐림) 결함을 유발합니다.

디스플레이 회전 제한:

해상도 ≤320x480:

일반적으로 전체 RAM을 통합하여 일반적으로 90° 이미지 회전을 지원합니다(유연한 레이아웃 및 전력 최적화 가능).

해상도 >320x480:

 내부 RAM이 없거나 제한되어 있기 때문에 일반적으로 90° 회전은 지원되지 않습니다. 모델별 지원은 FAE를 통해 확인되어야 합니다!

이미지 미러링 기능: 대부분의 디스플레이는 하드웨어(점퍼) 또는 소프트웨어 명령을 통해 수직/수평 이미지 미러링을 지원합니다. 구현 방법 및 모델 호환성은 FAE를 통해 확인해야 합니다!
