백라이트 구동 설계: 조명 디스플레이 화면 품질을 위한 중요한 세부 사항

정보가 명확한 흑백 화면이든 생생한 컬러 화면이든 LCD 화면의 세계에서 백라이트는 시각적 표현의 핵심입니다. 그러나 백라이트 구동은 단순히 "조명을 위해 전원을 켜는 것"보다 훨씬 더 복잡합니다. 디자인 세부 사항을 무시하면 밝기가 고르지 않고 사용자 경험이 저하되거나 최악의 경우 디스플레이 화면 수명이 단축될 수 있습니다. 이 기사에서는 백라이트 구동 설계의 핵심 원칙을 자세히 살펴보고 엔지니어가 안정적이고 신뢰할 수 있는 디스플레이 솔루션을 구축할 수 있도록 지원합니다.

1. 정전류 구동: 밝기 균일성의 기초

백라이트 LED는 정전류원으로 구동되어야 합니다! 이는 "동일한 전압에서 서로 다른 모듈의 밝기가 일관되지 않는" 문제를 해결하는 데 가장 중요합니다. LED는 본질적으로 순방향 전압(Vf)의 변화를 나타냅니다(일반적인 단일 LED 값: 2.7~3.2V). 정전압 구동에서 Vf가 약간 낮은 LED는 더 많은 전류를 소비하여 밝기가 높아지는 반면, Vf가 높은 LED는 어두워집니다. 정전류 구동은 각 LED의 전류(일반적으로 15-20mA)를 정밀하게 제어하여 흑백 화면의 균일성과 컬러 화면의 정확한 색상 재현을 보장합니다.

2. 타이밍 제어: "Ghosting" 및 "Flickering" 방지

LCD 화면의 전원이 켜지거나 절전 모드에서 깨어날 때 내부 액정은 응답 시간이 필요하며 즉시 안정적인 디스플레이 상태에 도달하지 않습니다. 이러한 조건에서 백라이트를 즉시 활성화하면 사용자는 혼란스러운 "고스팅" 또는 불안정한 깜박임을 보게 됩니다. 주요 설계 규칙은 다음과 같습니다.

전원 켜기/깨우기: 디스플레이가 최소 30프레임을 새로 고치고 안정화된 후에만 백라이트를 활성화해야 합니다. 이를 통해 사용자는 안정적이고 선명한 초기 이미지를 볼 수 있습니다.

전원 끄기/절전 모드: 순서를 엄격히 준수하십시오. 먼저 백라이트를 비활성화한 다음 디스플레이 신호를 비활성화하고 디스플레이 화면의 전원을 차단하십시오. 이 순서를 반대로 하면 종료 중에 비정상적인 밝은 부분이나 "고스팅" 아티팩트가 발생할 수 있습니다.

3. 회로 설계 및 매개변수 계산: 안전성과 효율성의 균형

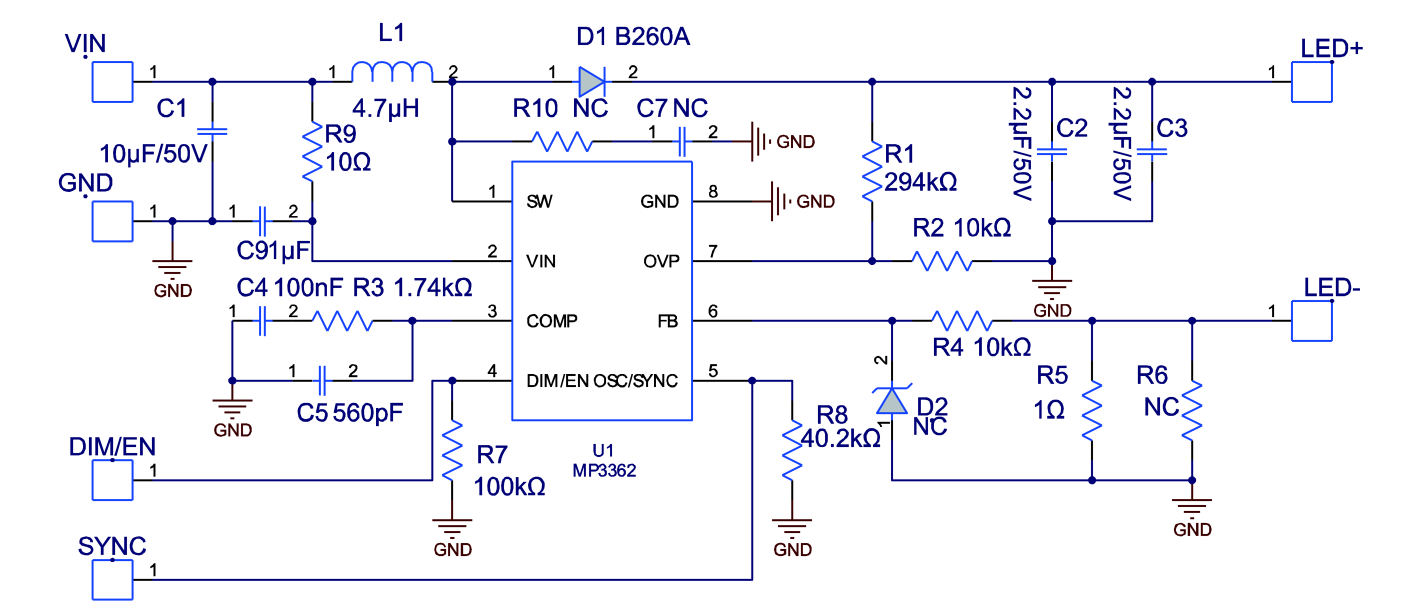

일반적인 드라이브 회로 토폴로지는 다음과 같습니다.

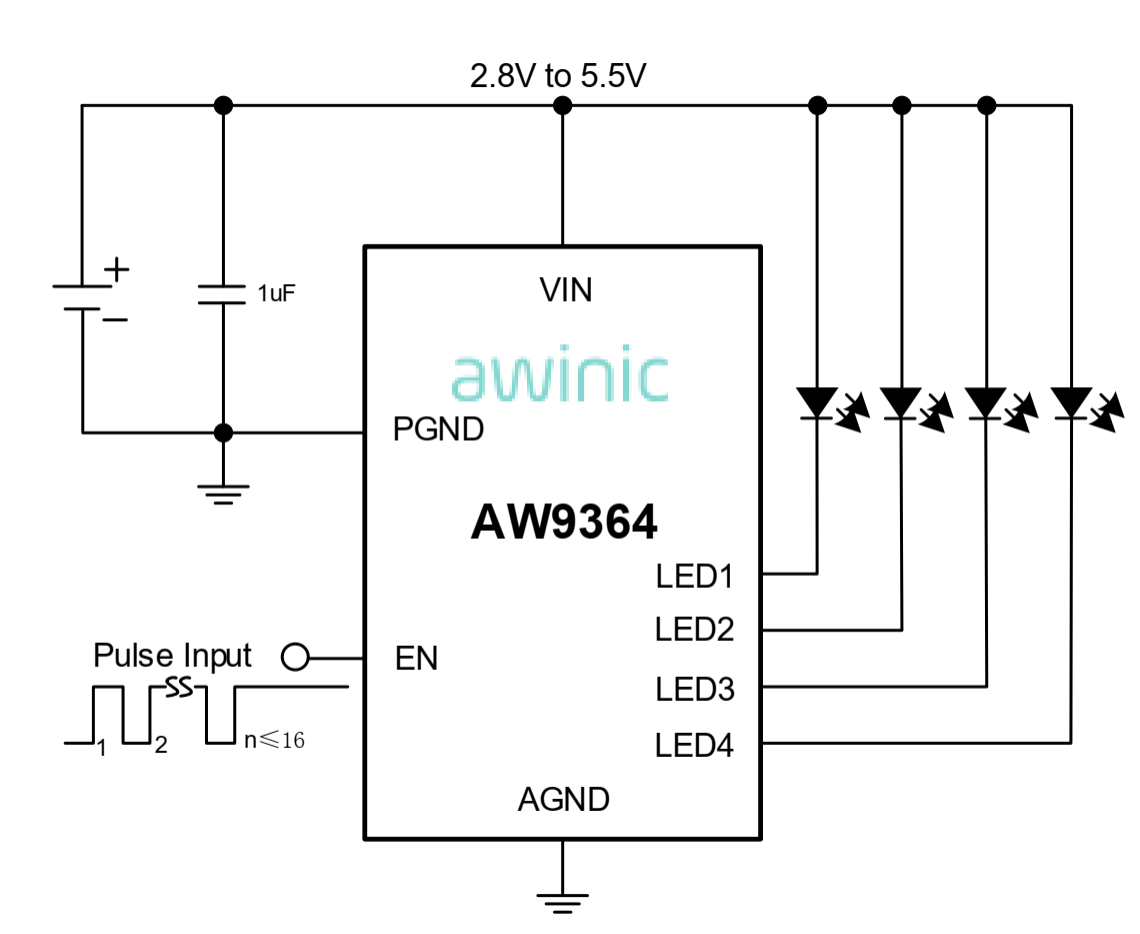

단일 LED 병렬 드라이브: 우수한 중복성을 갖춘 비교적 단순한 디자인입니다(LED 하나의 고장이 전체에 영향을 미치지 않음). 그러나 총 구동 전류 수요는 높습니다(예: 병렬로 연결된 8개의 LED에는 20mA/LED에서 120~160mA가 필요함).

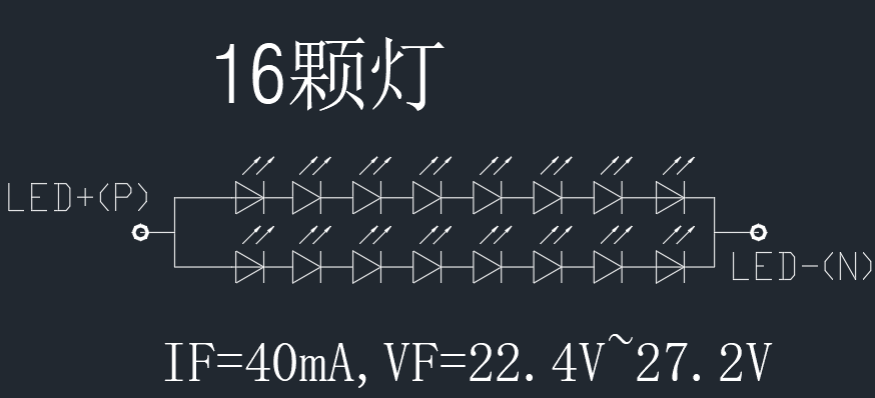

다중 스트링 직렬 병렬 드라이브: 보다 효율적이며 중대형 LCD 화면에 적합합니다. 디자인 고려사항:

직렬 전압: LED 스트링당 총 전압 = 단일 LED Vf * 직렬 수. 예: 직렬로 연결된 8개의 LED에는 ≥ 3.2V * 8 = 25.6V의 구동 전압이 필요합니다(마진 고려).

병렬 전류: 총 구동 전류 = 스트링당 전류 * 병렬 스트링 수. 예: 병렬 연결된 스트링 2개, 스트링당 20mA, 총 전류 = 20mA * 2 = 40mA.

안전 여유: 출력 전압이 36V(공통 안전 초저전압 - SELV - 제한)를 초과하지 않도록 설계합니다. 총 구동 전류는 300mA를 초과해서는 안 됩니다(효율성과 부품 선택의 균형).

결론

탁월한 디스플레이 화면 경험은 정밀한 백라이트 구동 설계에서 시작됩니다. 비용에 민감한 흑백 화면이든 시각적으로 까다로운 컬러 화면이든 상관없이 정전류 구동 원리를 깊이 이해하고 적용하며, 전력 순서를 엄격하게 제어하고, 직렬 병렬 매개변수를 정확하게 계산하고, 안전 표준을 준수하는 것은 고품질의 긴 수명 디스플레이 제품을 만드는 데 필수적인 단계입니다. 이렇게 사소해 보이는 "세부 사항"이 바로 디스플레이 화면의 궁극적인 품질과 사용자 만족도를 결정하는 중요한 요소입니다.
