LCM 전도성 엘라스토머 커넥터: 정밀 전자 연결을 위한 "플렉시블 브리지"

LCM(액정 디스플레이) 모듈과 PCB(인쇄 회로 기판) 사이에는 눈에 보이지 않지만 중요한 "정보 고속도로", 즉 일반적으로 "Zebra Strip"으로 알려진 LCM 전도성 엘라스토머 커넥터가 있습니다. 독특한 구조와 뛰어난 성능으로 현대 전자 장치의 안정적이고 효율적인 연결을 위한 초석 역할을 합니다.

복잡한 구조, 안정적인 전송

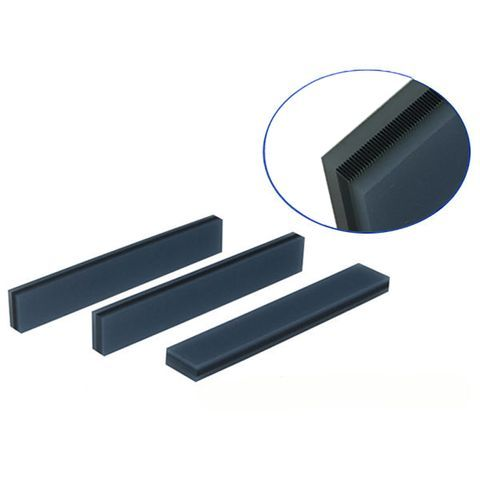

이것은 평범한 스트립이 아닙니다. 이 제품은 전도성 실리콘 고무와 절연성 실리콘 고무의 정밀한 교대 적층 구조를 특징으로 하며 경화되어 형태로 만들어집니다. 이는 셀 수 없이 평행하고 정확하게 간격을 둔 전도성 채널(얼룩말 줄무늬와 유사)을 생성합니다. 이 설계를 통해 LCD와 PCB 사이의 전류 및 신호 전송을 완벽하게 처리하는 동시에 고무 소재 고유의 진동 저항 및 변형 탄력성을 제공하여 장기적이고 안정적이며 신뢰할 수 있는 연결을 보장합니다.

효율적인 조립, 비용 최적화

납땜이나 핀 커넥터에 비해 전도성 엘라스토머 커넥터를 사용한 조립은 "원클릭 연결"과 유사합니다. 즉, 정확한 배치와 적절한 압력 적용만 필요합니다. 이는 생산 공정을 크게 단순화하고, 자동화 및 생산 효율성을 향상시키며, 조립 비용을 크게 줄여 대량 생산에 이상적인 선택입니다.

주요 선택 기준: 매개변수가 성공을 좌우합니다

성능을 최대한 활용하려면 정확한 선택이 중요합니다.

두 가지 소재 챔피언:

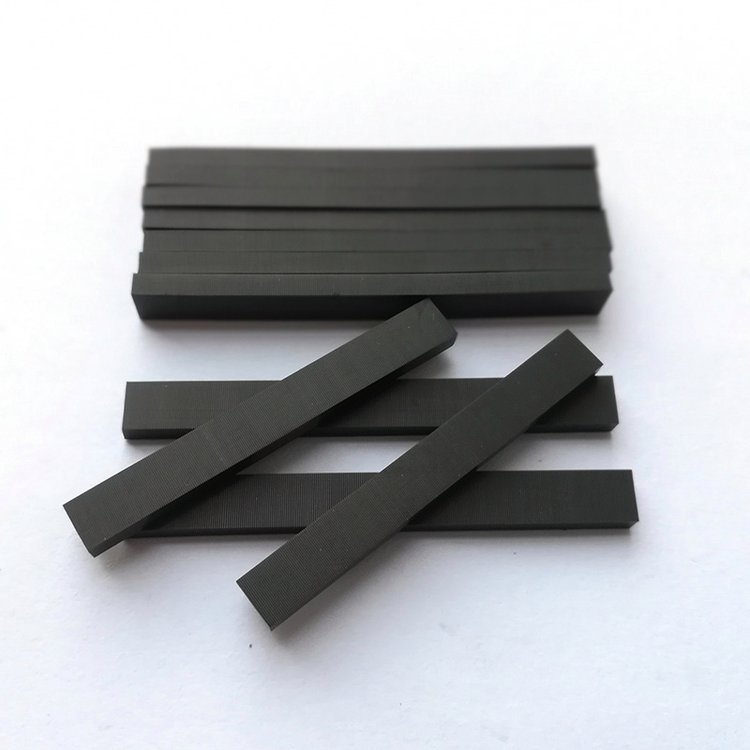

고체 실리콘: 경제적인 선택. 적당한 탄력성(경도 35°~45°). 배송 시 정전기 방지 조치 및 변형 방지에 주의가 필요합니다.

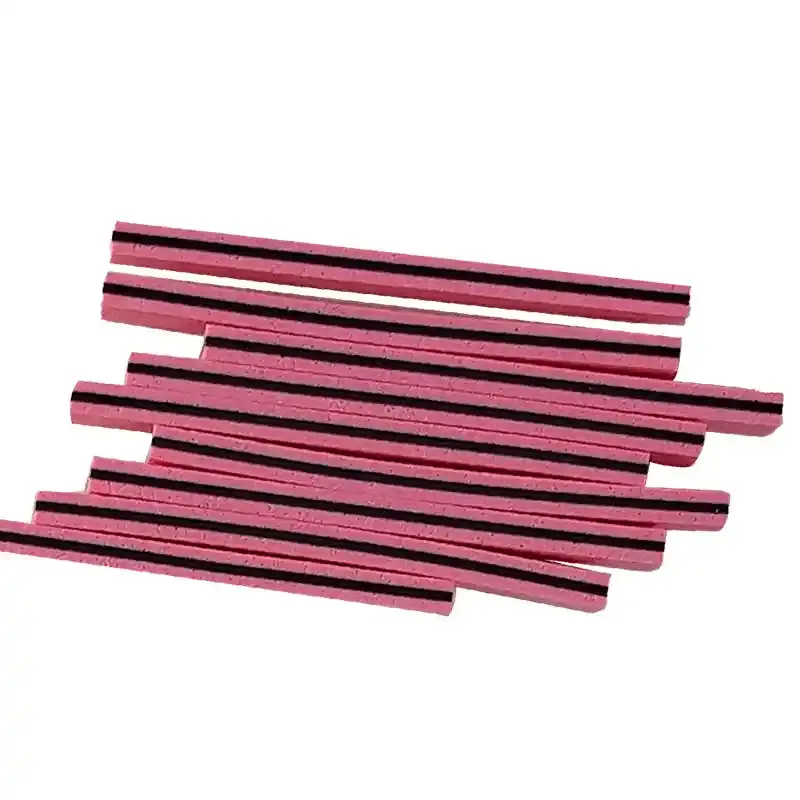

발포 실리콘(폼 고무): 부드럽고 오염에 강합니다(경도 20°~30°). 변형 저항성이 우수합니다. 습기 보호에 중점을 두어야 합니다. (두 가지 모두 코어 전도성 탄소층 경도는 65°~75°입니다.)

핵심 치수 및 전기 매개변수:

피치(0.05/0.1/0.18mm): 황금률! 각 PCB 패드가 최소 3개의 전도성 레이어(0.05mm 피치의 경우 4~5개 레이어 권장)로 덮여 있는지 확인하십시오. 이것이 신호 무결성의 기초입니다.

전도성 층 폭(0.4~1.0mm): 전체 커넥터 경도 및 높이 설계에 영향을 미칩니다. 일반 규칙: 커넥터 폭 2.0mm 이하, 0.6mm 전도성 레이어 쌍; 0.8mm와 ≥2.0mm 쌍.

기울기 각도(전도성 층 경사): 일반적으로 2° 이하로 제어됩니다.

높이(중요!): 계산 공식: 커넥터 높이 = h × (1 + 압축률). h는 조립 후 LCD 스텝 밑면과 PCB 상단 표면 사이의 이론적 간격입니다(h = PCB 표면 높이 - 금속 프레임 두께 - 리브 높이 - LCD ITO 두께).

압축률(Lifeline!): 10%~15%를 엄격하게 유지하세요! 10% 미만이면 접촉 불량 및 임피던스 불안정의 위험이 있습니다. 15%를 초과하면 커넥터가 파손되거나 PCB가 휘어져 조립 불량이나 손상이 발생할 수 있습니다.

전기적 성능: 전도층 저항률은 매우 낮아야 하며(예: YET 유형 ≤1.1Ω·cm) 절연층 저항률은 매우 높아야(≥10^12Ω·cm) 효율적인 전도 및 완벽한 절연을 보장합니다.

광범위한 애플리케이션, 유비쿼터스 존재

소형 계산기, 스마트 미터, 의료용 모니터 화면부터 자동차 디스플레이, 산업용 제어 인터페이스, 통신 장치에 이르기까지 LCM 전도성 탄성중합체 커넥터는 작은 크기, 높은 신뢰성, 쉬운 조립 기능을 갖추고 수많은 전자 장치의 디스플레이를 밝히는 "숨겨진 영웅" 역할을 합니다.

결론

작은 Zebra Strip은 중요한 연결을 전달합니다. 재료 특성을 깊이 이해하고 주요 매개변수(특히 피치 적용 범위 규칙, 압축률 범위 및 높이 계산)를 정확하게 제어하는 ​​것은 안정적인 디스플레이 성능과 전자 장치의 장기적인 작동을 보장하는 데 중요합니다. 정밀 전자 연결에 안정성을 불어넣으려면 전문적이고 신뢰할 수 있는 전도성 엘라스토머 커넥터 솔루션을 선택하십시오!
