LCD 성능 및 안정성을 잠금 해제하는 마스터 PORCH 설정 – 하드웨어 설계를 위한 주요 고려 사항

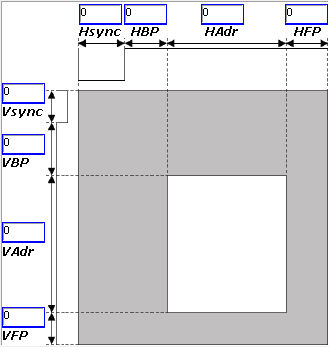

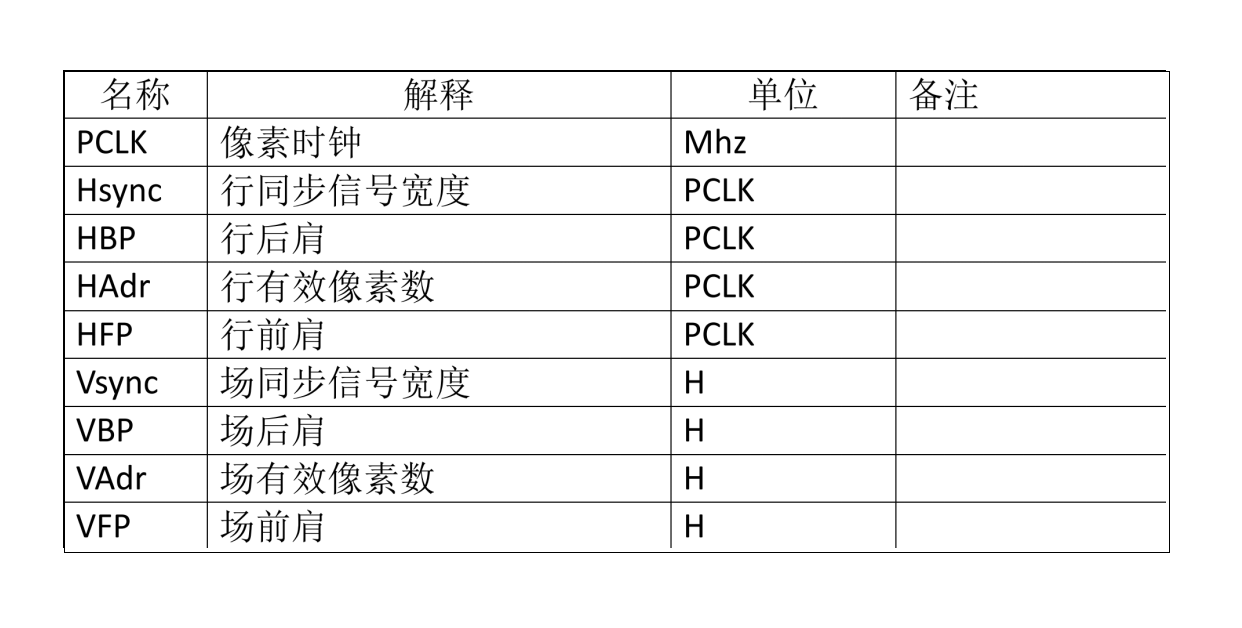

LCD 화면 및 관련 LCD 모듈의 하드웨어 설계에서 타이밍 매개변수의 정확한 구성은 최적의 디스플레이 성능과 시스템 안정성을 달성하는 데 필수적입니다. 이 중에서 PORCH(블랭킹 간격) 설정은 특히 중요합니다. 이는 픽셀 클록(PCLK), 수평/수직 동기 신호(Hsync/Vsync), 전면/후면 포치(HBP/HFP, VBP/VFP) 및 활성 픽셀 영역(HAdr/VAdr)의 정확한 경계를 정의합니다. 전문 LCD 디스플레이 제조업체인 CNK Electronics(CNK)는 초기 선택 단계에서 이러한 매개변수 요구 사항을 명확히 하는 것이 중요하다고 강조합니다. 이는 드라이버 IC와 유리 기판 타이밍 간의 호환성을 보장하여 나중에 비용이 많이 드는 설계 수정을 방지합니다.

PORCH 매개변수는 임의의 숫자와는 거리가 멀며 핵심 디스플레이 성능을 직접적으로 결정합니다. PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × 프레임 속도로 계산되는 PCLK 주파수는 시스템의 대역폭 요구 사항을 직접적으로 반영합니다. 새로 고침 빈도(일반적으로 60Hz에서 시작, 높은 새로 고침 빈도 디스플레이는 최대 144Hz에 도달)는 유리와 IC의 충전/방전 기능에 따라 제한됩니다. 새로 고침 빈도가 너무 낮으면 화면 깜박임이 발생하여 시각적 편안함이 저하됩니다. 따라서 하드웨어 설계에서는 고해상도 또는 새로 고침이 높은 맞춤형 LCD 애플리케이션에서도 안정적인 신호 전송을 보장하기 위해 충분한 타이밍 마진(특히 HFP/VFP)을 확보해야 합니다.

  인터페이스 유형은 화면 주사율 검증 및 디버깅 전략에 직접적인 영향을 미칩니다. RGB 인터페이스의 경우 엔지니어는 Vsync 신호 기간을 직접 측정하여 실제 새로 고침 빈도를 계산할 수 있습니다. MIPI 인터페이스가 있는 메인스트림 LCD 모듈의 경우 특정 명령(예: PAGE 0 R35H=0X00)을 전송한 후 TE 핀을 통해 측정해야 합니다. 하드웨어 설계에서는 주요 테스트 지점(예: Vsync, TE)을 예약하고 고품질 신호 라우팅을 보장하여 측정 오류나 디스플레이 이상 현상(예: 찢어짐, 깜박임)을 일으킬 수 있는 간섭을 방지해야 합니다.

  성공적인 LCD 화면 통합은 숙련된 LCD 디스플레이 제조업체와의 긴밀한 협력에 달려 있습니다. 특히 맞춤형 LCD 프로젝트 또는 복잡한 LCD 모듈 애플리케이션의 경우 CNK Electronics(CNK)는 다음과 같이 조언합니다. 대상 PORCH 매개변수 및 드라이버 솔루션을 조기에 공유하여 제조업체의 유리 타이밍 프로필 및 구성 권장 사항을 얻습니다. 이를 통해 신호 충돌, 전력 불규칙성 또는 EMC 문제를 방지할 수 있습니다. CNK의 기술팀은 PORCH 최적화 및 인터페이스 매칭부터 신호 무결성 분석에 이르기까지 엔드투엔드 지원을 제공하여 하드웨어 설계가 첫 번째 시도에서 성공하고 디스플레이 모듈의 전체 성능과 안정성을 발휘할 수 있도록 보장합니다.

  CNK Electronics — 타이밍 매개변수를 마스터하고 전문 디스플레이 기술로 시각적 혁신을 강화합니다.
