편광판: LCD 화면의 "광학 게이트키퍼"

LCD 화면의 생생한 이미지를 감상할 때 평범해 보이는 얇은 필름이 중요한 역할을 하지만 종종 눈에 보이지는 않습니다. 바로 편광판입니다. 이 정교한 광학 부품은 정밀한 "게이트키퍼" 역할을 하여 빛의 들어오고 나가는 것을 세심하게 제어하므로 LCD(액정 디스플레이) 기술에 없어서는 안 될 요소입니다.

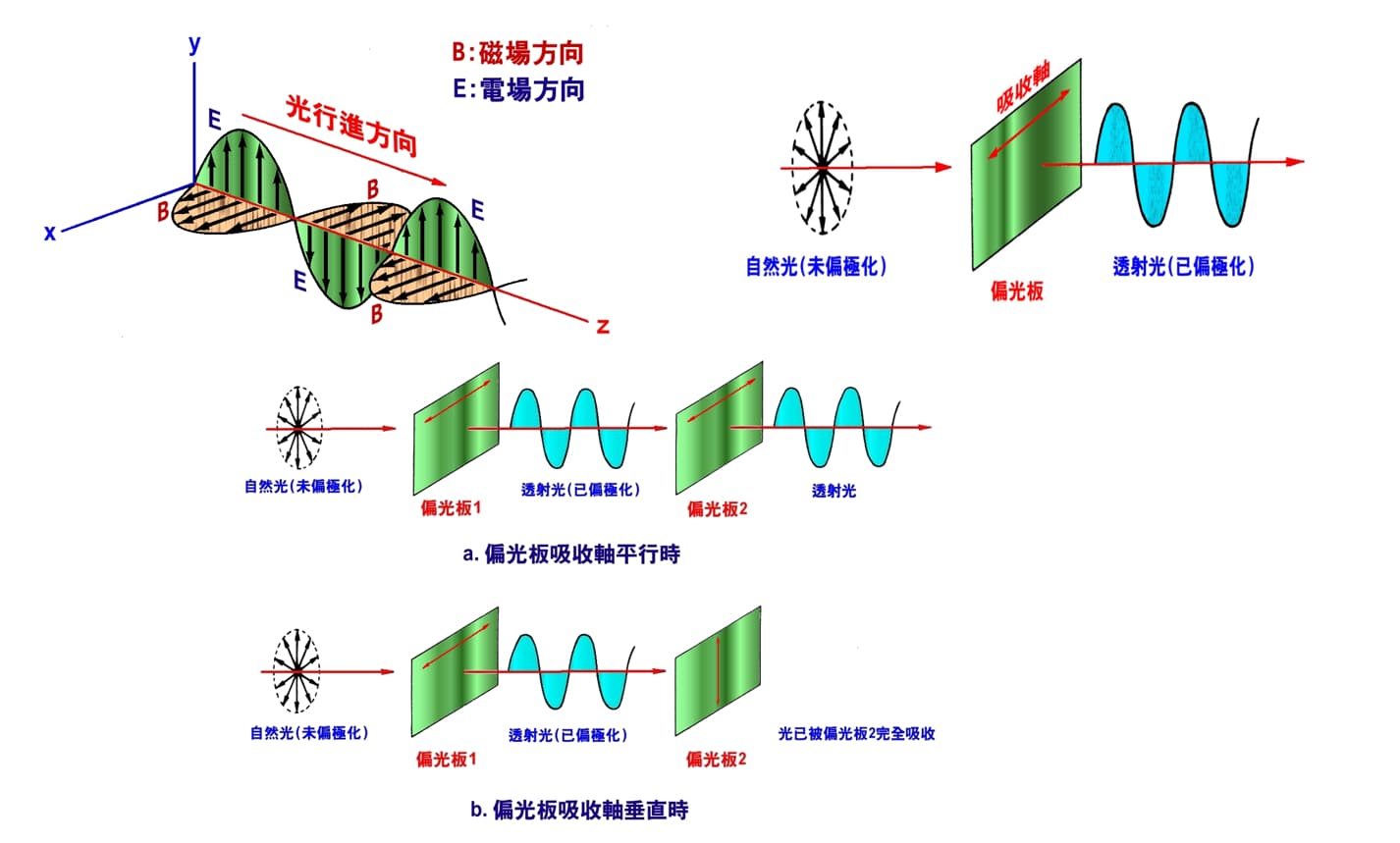

양방향 라이트 게이트

LCD는 조명을 위해 백라이트 장치를 사용합니다. 편광판의 핵심 기능은 두 가지입니다.

입력 필터링(하단 편광판): 백라이트에서 나오는 혼란스럽고 편광되지 않은 자연광을 진동 방향이 균일한 편광광으로 변환합니다.

출력 제어(상부 편광판): 일반적으로 하단 편광판에 수직으로 90도 방향을 갖습니다. 빛은 액정 분자가 상단 편광판의 "통과 조건"과 일치하도록 편광 방향을 성공적으로 회전하여 가시 이미지를 형성하는 밝은/어두운 패턴을 생성하는 경우에만 통과할 수 있습니다.

정밀한 5층 "샌드위치" 구조

편광판은 다음과 같은 5가지 기능 레이어로 정밀하게 설계된 복합재입니다.

TAC 필름(트리아세틸 셀룰로오스 - 상단 및 하단 레이어): "강력한 쉴드" 및 "광학 보상기" 역할을 합니다. 물리적 보호(스크래치, 습기 방지) 기능을 제공하고 낮은 광학 지연 특성으로 인한 광학 왜곡을 보상하여 색상 순도를 보장하고 이미지 왜곡을 최소화합니다.

PVA 필름(폴리비닐알코올 - 코어층): "편광발생기". 연신 및 염색(요오드 또는 이색성)을 통해 분자 사슬이 정렬되어 강한 이색성을 나타냅니다. 즉, 한 진동 방향의 광파를 흡수하고 진동 방향에 수직인 광파를 전달하여 효율적으로 편광을 생성합니다. 그 성능에 따라 편광판의 효율(편광도)과 투과율이 결정됩니다.

감압성 접착제(PSA): "보이지 않는 접착제"입니다. 편광판 어셈블리를 액정 유리 셀 기판에 견고하고 균일하게 적층합니다. 높은 투명성, 장기 안정성, 내후성, 비부식성, 기포/결함 발생 최소화가 요구됩니다.

릴리스 필름: "교통 보호 장치". 생산, 배송, 보관 중에 PSA 층을 오염과 우발적인 접착으로부터 보호합니다. 패널 공장에서 적층 공정 직전에 벗겨내어 폐기합니다.

미래 수요를 위한 지속적인 진화

더 높은 이미지 품질(4K/8K, HDR), 더 넓은 시야각, 더 얇은 프로필 및 유연성을 추구하면 편광판 기술의 지속적인 혁신이 이루어집니다.

더 얇은 프로파일: 더 얇은 TAC 또는 COP(Cyclo Olefin Polymer) 또는 PET 필름과 같은 대체 재료를 채택합니다.

향상된 성능: PVA 처리를 최적화하여 투과율과 명암비를 높입니다.

더 넓은 시야각: 광학 보상 필름을 통합하여 LCD 고유의 시야각 제한을 완화합니다.

유연성: 폴더블 디스플레이 및 플렉서블 OLED와 호환되는 플렉서블 편광판 개발.
