LCM: 스마트 기기의 디스플레이 엔진 - LCD 모듈의 기술 핵심에 대한 심층 분석

현대 전자 장치에서 LCD 화면은 정보 표현의 매체 역할을 하며 LCD 화면의 성능은 사용자 경험에 직접적인 영향을 미칩니다. 하지만 디스플레이의 품질과 신뢰성을 결정짓는 핵심 기술은 바로 LCM(LCD Module)입니다. 이 기사에서는 LCM의 기술 아키텍처와 디스플레이 분야에서의 중요한 역할에 대한 심층적인 탐구를 제공합니다.

LCM의 기술적 정의 및 구성

LCM(LCD 모듈)은 액정 디스플레이 장치, 구동 회로, 제어 칩, PCB 기판, 백라이트 시스템 및 구조 부품을 유기적으로 결합한 고집적 디스플레이 솔루션입니다. 이 통합 설계는 OEM의 조립 프로세스를 단순화할 뿐만 아니라 더 중요한 것은 디스플레이 시스템에 맞는 최적의 성능을 보장합니다.

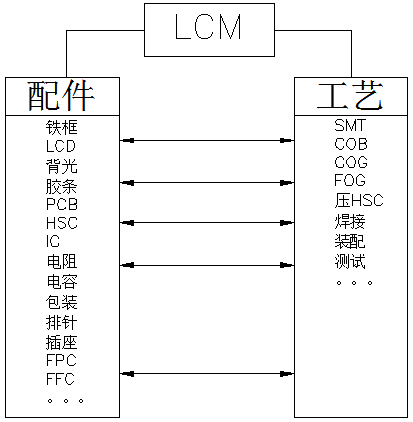

기술적 관점에서 볼 때 표준 LCM에는 다음과 같은 핵심 구성 요소가 포함됩니다.

디스플레이 코어: LCD 화면 및 드라이브 칩

회로 시스템: PCB 보드, 저항기, 커패시터 및 기타 수동 부품

연결 시스템: FPC/FFC 유연한 회로, 핀 헤더 및 소켓

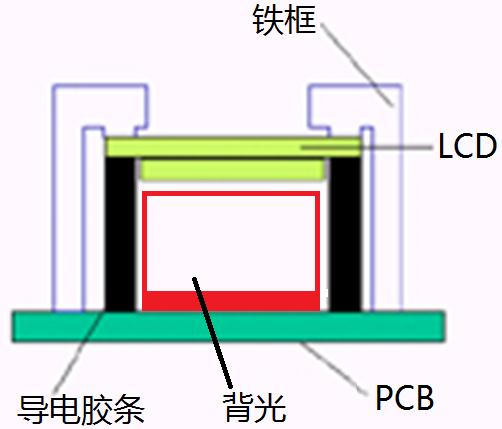

구조 시스템: 금속 프레임, 개스킷, 백라이트 모듈

핵심 제조공정 분석

LCM 제조 공정에서는 다양한 전문 기술의 조합으로 안정적인 생산을 보장합니다.

SMT 공정

고밀도 구성요소 배치를 가능하게 하여 회로 연결의 정확성과 일관성을 보장합니다. 이는 현대 전자제품 제조의 기본 프로세스로, 디스플레이 구동을 위한 안정적인 회로 기반을 제공합니다.

COG 프로세스

드라이브 IC를 유리 기판에 직접 접착합니다. 이 프로세스는 모듈 크기를 크게 줄이고 연결 신뢰성을 향상시켜 공간 요구 사항이 엄격한 애플리케이션에 적합합니다.

안개 프로세스

유연한 회로와 유리 기판 사이의 정밀한 연결을 실현합니다. 이 기술은 안정적인 신호 전송을 보장하기 위해 매우 높은 정렬 정확도가 필요합니다.

COB 공정

IC를 PCB에 직접 접착하고 수지 밀봉으로 보호합니다. 이 프로세스는 모듈의 기계적 강도와 간섭 방지 기능을 향상시킵니다.

다양한 구조 솔루션의 기술적 분석

디스플레이 시스템의 핵심인 LCM의 구조적 솔루션은 적용 분야와 성능을 직접적으로 결정합니다.

기본 COG 솔루션

LCD + COGIC: 가장 컴팩트한 구조 설계

LCD + COGIC + PIN: 안정적인 핀 연결 제공

LCD + COGIC + FPC: 유연한 회로 레이아웃 가능

LCD + COGIC + HSC: 커넥터 신뢰성 향상

TAB 접착 솔루션

이방성 전도성 필름을 활용하여 TCP와 유리를 연결하여 특정 응용 분야에서 탁월한 성능을 제공합니다.

COB 통합 솔루션

드라이브 IC를 PCB에 직접 접착하여 모듈에 더 강력한 환경 적응성과 기계적 안정성을 제공합니다. 터치 기능(LCD + COBIC + TK)과 결합되어 인간-기계 상호 작용 애플리케이션의 복잡한 요구 사항을 충족할 수 있습니다.

맞춤형 개발을 위한 기술적 고려사항

맞춤형 LCD 화면을 개발할 때는 다양한 기술적 차원을 포괄적으로 고려해야 합니다.

디스플레이 성능 매개변수: 해상도, 색상 심도, 응답 시간

환경 적응성: 작동 온도 범위, 진동 저항

인터페이스 호환성: 주 제어 플랫폼의 신호 요구 사항 일치

에너지 효율성 지표: 최종 제품의 전력 예산 충족

과학적 시스템 수준 설계를 통해 맞춤형 LCD 화면은 특정 응용 시나리오의 기술 요구 사항에 완벽하게 부합하여 최종 제품에 차별화된 디스플레이 경험을 제공할 수 있습니다.

기술 개발 동향

디스플레이 기술이 지속적으로 발전함에 따라 LCM은 더 높은 통합, 더 낮은 전력 소비 및 더 강력한 기능을 향해 진화하고 있습니다. 새로운 HMI 인간-기계 상호 작용 모듈은 터치, 디스플레이 및 컴퓨팅 기능을 긴밀하게 통합하여 스마트 장치에 보다 직관적인 상호 작용 경험을 제공합니다.
