LCD 블랙 기술 종합 분석(1부): 구조와 연결, 디스플레이 핵심 코드 잠금해제

전자 장치가 어디에나 존재하는 오늘날의 세계에서 LCD(액정 디스플레이)는 인간과 기계의 상호 작용을 위한 핵심 인터페이스 역할을 하며 LCD의 기술적 역량은 장치의 사용자 경험을 직접적으로 결정합니다. 스마트 웨어러블부터 산업 제어 시스템, 자동차 디스플레이부터 가전제품까지, 다양한 시나리오의 LCD 제품 뒤에는 세심하게 설계된 구조 체계와 연결 기술이 있습니다. 전문 맞춤형 LCD 디스플레이 제조업체이자 강력한 LCD 디스플레이 공장인 CNK는 디스플레이 장치 및 HMI(Human-Machine Interface) 제품의 R&D, 생산 및 판매에 전념하는 전문적이고 정교한 하이테크 기업입니다.

오늘은 LCD의 핵심 원리에 대해 심층적으로 분석하여 디스플레이 기술의 기본 논리를 이해하는 데 도움을 드리겠습니다.

I. 제품 구조: 맞춤형 디스플레이 솔루션

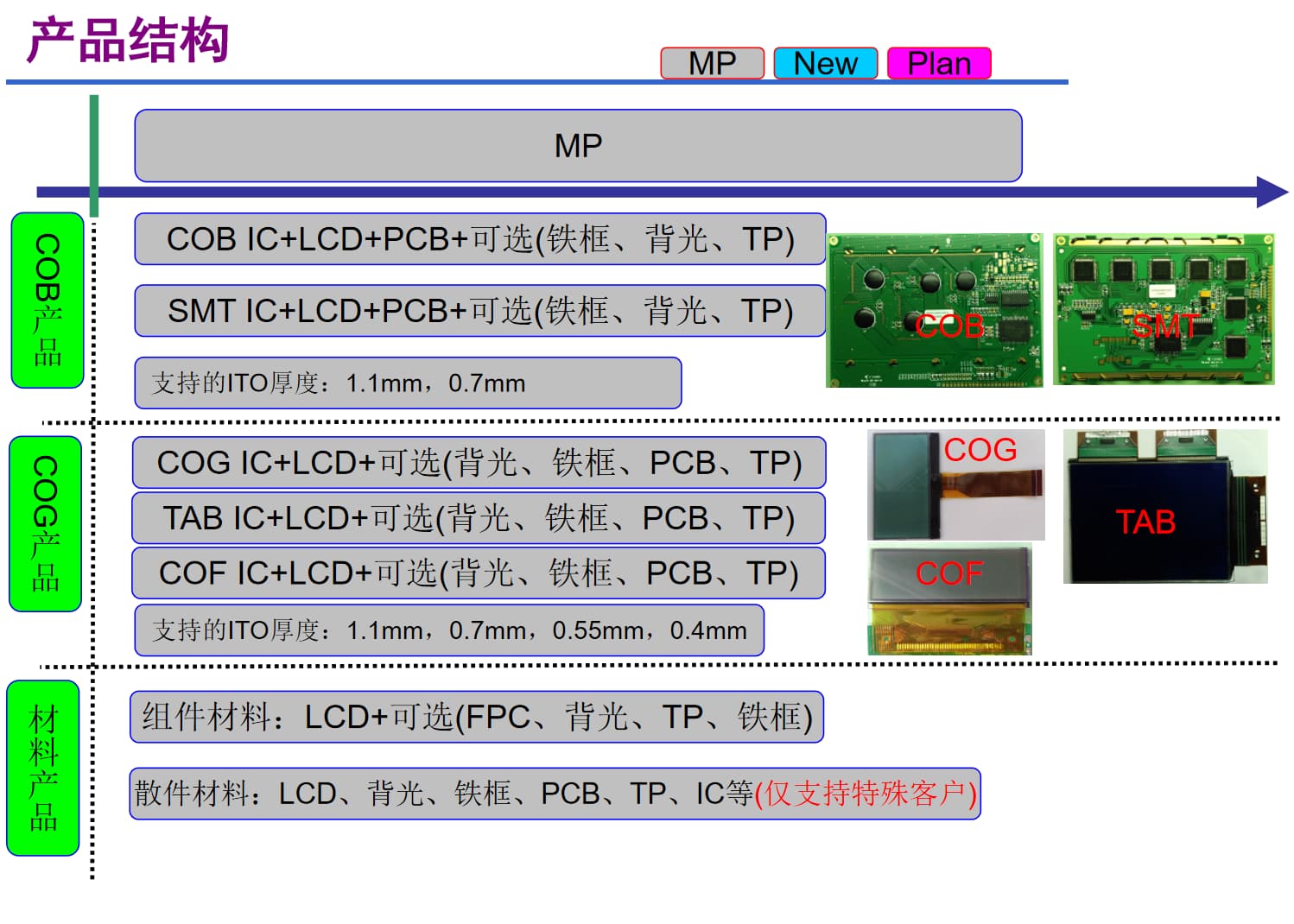

LCD의 제품 구조는 일률적으로 적용되는 것이 아니라 애플리케이션 시나리오 및 성능 요구 사항에 따라 맞춤화됩니다. 경험이 풍부한 디스플레이 제조 회사인 CNK의 핵심 제품에는 흑백 LCD 및 흑백 모듈, 0.96~15.6인치 TFT 디스플레이 모듈, OLED 모듈, HMI 인간-기계 상호 작용 모듈이 포함됩니다. 제품 구조는 주로 세 가지 범주의 핵심 제품과 다양한 파생 계획으로 구성됩니다.

1. 통합 제품: 효율적이고 안정적인 주류 선택

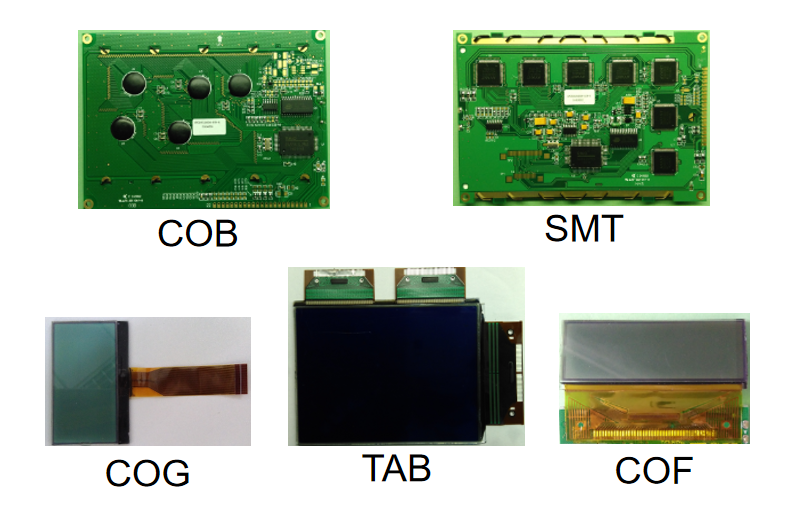

•  옥수수 속 제품: "IC + LCD + PCB"의 핵심 아키텍처를 채택하고 철 프레임, 백라이트, TP(터치 패널) 등의 옵션 구성 요소를 장착할 수 있습니다. 높은 통합성과 강력한 안정성으로 산업 제어 및 자동차 장비와 같은 엄격한 신뢰성 요구 사항이 있는 시나리오에서 널리 사용됩니다.
•  COG 제품:"IC + LCD"를 기반으로 백라이트, 철 프레임, PCB, TP 등 액세서리의 유연한 선택을 지원합니다. 성능을 보장하는 동시에 구조 설계를 단순화하여 스마트 웨어러블, 소형 휴대용 장치 및 엄격한 크기 제한이 있는 기타 제품에 적합합니다.
•  SMT/COF/TAB 제품:SMT IC, COF IC, TAB IC를 각각 LCD와 결합하고 옵션 액세서리를 사용하여 중급에서 고급 디스플레이 요구 사항을 충족합니다. 그 중 COF와 TAB 방식은 좁은 베젤과 고해상도 제품에 탁월하다.

•  구성 재료:LCD를 중심으로 FPC(Flexible Printed Circuits), 백라이트, TP, 철 프레임 등의 부품과 결합할 수 있어 고객에게 맞춤형 유연성과 조립 효율성의 균형을 맞추는 반통합 솔루션을 제공합니다.
• 예비 부품 재료:LCD, 백라이트, 철 프레임, PCB, TP 및 IC를 포함한 전체 예비 부품 세트를 제공하여 특별한 고객의 심층적인 사용자 정의 요구 사항만 지원합니다. 이는 맞춤형 LCD 디스플레이 제조업체의 유연한 적응 능력을 완벽하게 보여주며 틈새 및 개인화된 디스플레이 시나리오에 적합합니다.

CNK의 다양한 구조 체계가 다양한 ITO 두께를 지원한다는 점은 주목할 가치가 있습니다. COB 및 SMT 체계는 1.1mm 및 0.7mm 두께를 지원합니다. COG, COF 및 TAB 방식은 0.55mm 및 0.4mm까지 추가로 확장됩니다. ITO의 두께가 얇아지면 기기의 소형화, 경량화가 가능해지며 이는 LCD 디스플레이 공장의 절묘한 기술력을 반영합니다.

II. 연결 방법: 효율적인 전송 "브리지" 설계

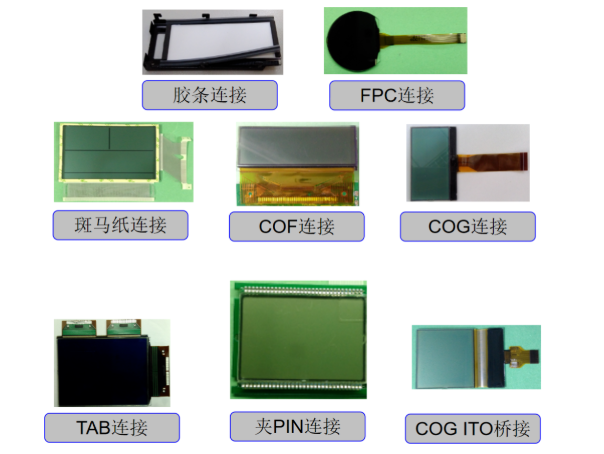

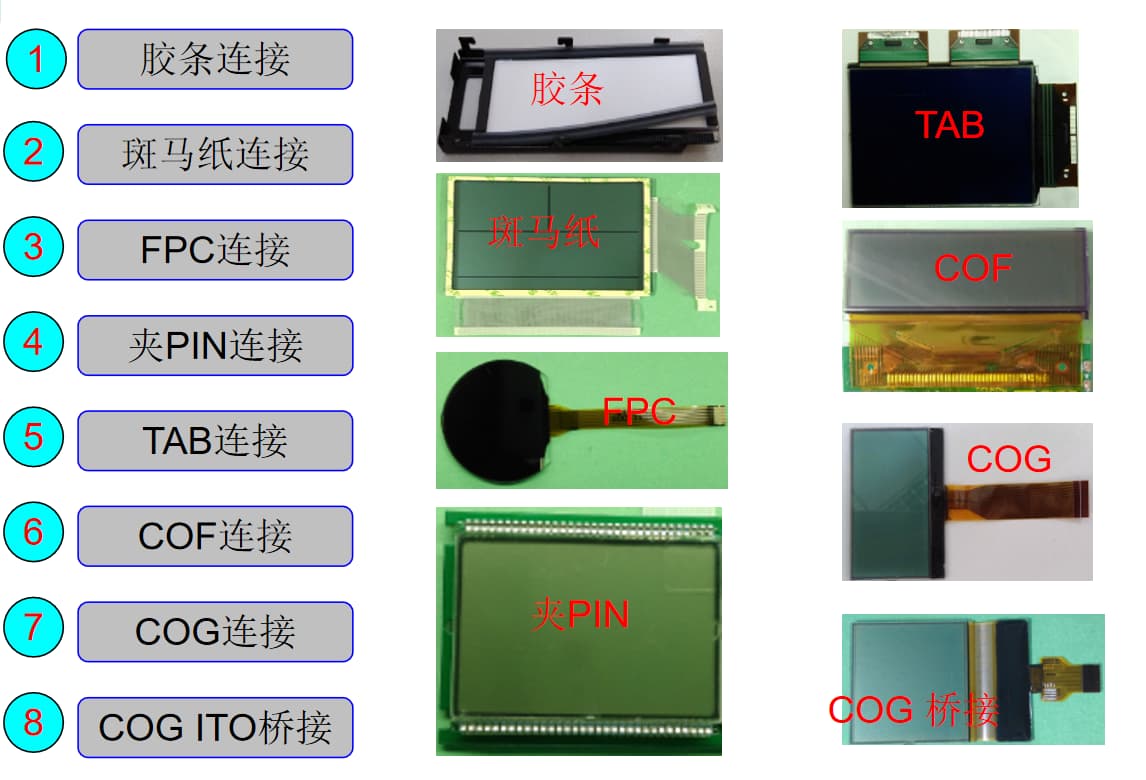

제품 구조가 LCD의 '골격'이라면 연결 방식은 이를 통과하는 '혈관'이므로 신호 전송의 안정성과 제품의 조립 편의성에 직접적인 영향을 미칩니다. 전문 디스플레이 제조 회사인 CNK는 다양한 애플리케이션 시나리오를 완벽하게 포괄하는 8가지 주요 연결 방법을 마스터합니다.

1. 기본 연결 방식: 간단하고 안정적이며 비용 관리가 가능함·

• 고무 스트립 연결:작동이 쉽고 비용이 저렴하며 연결 ​​안정성에 대한 요구 사항이 낮은 일반 전자 장치에 적합합니다.
• 얼룩말 종이 연결:전도성과 유연성이 좋아 약간의 구조적 변형에도 잘 견디며 소형 LCD와 PCB를 연결하는 데 자주 사용됩니다.
•  핀 클립 연결:분해가 쉽고 추후 유지보수가 편리하여 빈번한 디버깅이나 부품 교체가 필요한 장비에 널리 사용됩니다.

• FPC 연결:유연한 인쇄 회로와 결합하면 다양한 각도와 좁은 공간에서 연결이 가능하므로 스마트 웨어러블, 폴더블 장치 및 기타 제품에 선호되는 방식입니다.
• 탭 연결:TAB(Anisotropic Conductive Film)을 통해 드라이버 IC를 LCD에 직접 접착해 연결 노드를 줄이고 전송 효율과 안정성을 높인다.
• 장부 연결:IC를 LCD 유리기판에 직접 접착해 제품 크기를 대폭 줄이고, 고성능 휴대기기의 핵심 접속 방식인 집적도를 높인다.
• COF 연결:IC는 유연한 필름에 패키징된 후 LCD에 접착되어 유연성과 고집적성을 모두 갖추고 있어 좁은 베젤과 고해상도의 디스플레이 요구 사항에 적합합니다.
• COG ITO 브리징:특수 브리징 설계는 신호 전송 경로를 더욱 최적화하여 대형 및 고화질 LCD에서 탁월한 성능을 발휘합니다.

CNK는 풍부한 구조 설계와 안정적인 연결 기술을 바탕으로 중국 TFT 디스플레이 분야의 고품질 기업으로서 다양한 산업 분야에 고품질 디스플레이 솔루션을 지속적으로 제공하고 있습니다. 다음 기사에서는 LCD의 유형 분류와 디스플레이 모드에 대해 계속해서 알아볼 예정이니 계속 지켜봐 주시기 바랍니다!
