베젤: LCD 모듈의 기본 구조 구성 요소 분석

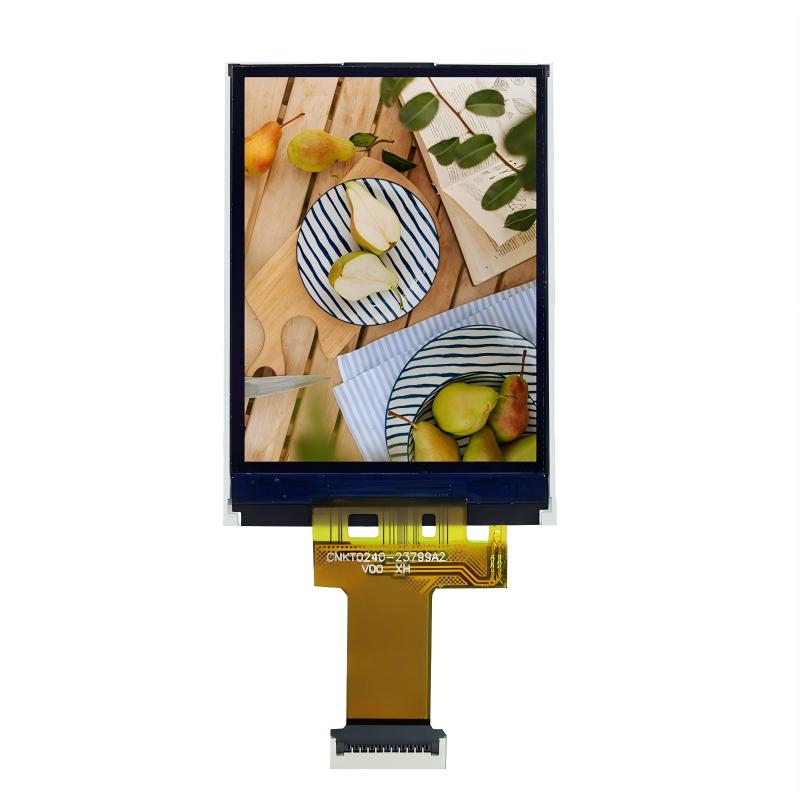

  LCD 모듈(LCM)은 디스플레이 기능을 독립형 모듈에 캡슐화한 통합 제품입니다. 일반적으로 LCD 화면, PCB 드라이버 회로, 백라이트 장치, 커넥터 및 필요한 구조 구성 요소로 구성됩니다. LCD 디스플레이 제조업체로서 다양한 표준 및 맞춤형 LCD 화면을 설계 및 생산할 때 각 구성 요소는 특정 기능에 따라 선택되고 최적화됩니다. 베젤(금속 프레임 또는 베젤이라고도 함)은 핵심 구조적 역할을 수행하는 기본 액세서리 중 하나입니다.

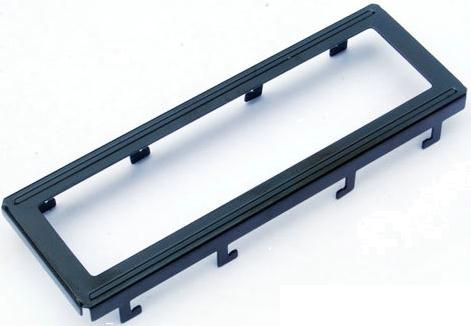

I. LCM에서 베젤의 주요 기능

LCD 모듈 내에서 베젤은 주로 세 가지 기본적이면서도 중요한 물리적 기능을 수행합니다.

기계적 지지 및 고정

베젤은 LCD 유리, PCB, 백라이트 장치 등 상대적으로 취약한 LCM 내부 구성 요소를 위한 견고한 외부 프레임을 제공합니다. 금속 소재가 제공하는 강성은 운송, 조립 또는 사용 중 응력으로 인해 모듈이 변형되거나 손상되는 것을 효과적으로 방지하여 전반적인 구조적 안정성을 보장합니다. 맞춤형 LCD 화면의 경우 베젤의 크기와 모양이 전체 디자인과 정확하게 일치해야 합니다.

접지 및 전자기 차폐 활성화

많은 애플리케이션 시나리오에서 LCD 모듈은 전자기 간섭에 대해 일정 수준의 내성을 보유해야 합니다. 베젤을 시스템의 접지선에 올바르게 연결하면 효과적인 차폐층이 형성됩니다. 이는 내부 드라이버 회로에 대한 외부 간섭의 영향을 줄이고 모듈 자체의 신호 누출을 억제하여 최종 제품의 전반적인 전자기 호환성(EMC) 성능을 향상시키는 데 도움이 됩니다.

전기 연결의 신뢰성 보장

LCD 패널을 드라이버 PCB에 연결하기 위해 전도성 엘라스토머 커넥터(얼룩말 스트립)를 활용하는 설계에서 베젤은 정확한 치수와 조임력을 통해 이러한 스트립에 균일하고 안정적인 압축을 제공합니다. 이는 두 부품 간의 안정적인 전기 전도와 안정적인 접촉 저항을 보장하는 핵심이며 디스플레이 출력의 안정성에 직접적인 영향을 미칩니다.

II. 베젤 소재 선택: 균형 잡힌 엔지니어링 실습

베젤의 성능, 비용 및 적합성은 기본 소재와 표면 마감에 따라 달라집니다. 오랜 생산 경험을 바탕으로 다양한 유형의 LCD 모듈 및 응용 환경은 일반적으로 다음 재료 선택 논리에 해당합니다.

SPCC(냉간압연강판, 흑색 전기영동 마감)

가장 일반적이고 비용 효율적인 옵션입니다. 비용에 민감한 모노 LCM 및 일부 소형 TFT 모듈에 널리 사용됩니다. 흑색 전기영동 마감재는 기본적인 방청성과 균일한 흑색 외관을 제공하지만 표면의 납땜성이 좋지 않습니다.

SPCC(니켈 도금 처리)

베젤의 특정 부분(예: 장착 핀)을 메인 PCB에 직접 납땜해야 하는 경우 선택됩니다. 니켈 도금층은 더 나은 납땜성과 내산화성을 제공합니다.

SECC(아연도금강판)

대형 TFT 디스플레이 모듈에 일반적으로 사용됩니다. 표면 아연층은 우수한 부식 방지 특성을 제공하므로 표면이 직접 납땜에는 적합하지 않지만 장기적인 환경 신뢰성이 요구되는 제품에 적합합니다.

CHP(양철)

설계 시 베젤에 납땜이 필요한 많은 수의 핀이 필요하고 납땜 접합 품질과 효율성이 중요한 경우에 선택됩니다. 최적의 납땜성을 제공하지만 모재 자체의 녹 저항성은 평균 수준입니다.

스테인레스 스틸(예: SUS304)

의료, 실외, 고급 산업 장비 등 특별한 요구 사항이 있는 분야에 적용됩니다. 이러한 시나리오에서는 뛰어난 내식성, 강도 및 청결도 표준을 갖춘 재료가 필요하지만 비용도 상당히 높습니다.

III. 실용적인 디자인 세부 사항

베젤 디자인은 실용적인 엔지니어링 고려 사항을 구현합니다. 일반적인 세부 사항은 베젤의 내부 공동 치수가 일반적으로 LCD 유리의 외부 치수보다 측면당 0.1-0.2mm 더 크다는 것입니다. 이 격차는 실수가 아닙니다. 이는 불가피한 제조 및 조립 공차를 수용하고 온도 변화 중에 금속과 유리의 열팽창 계수 차이로 인해 응력이 발생하여 LCD 균열이 발생하는 것을 방지하기 위한 것입니다.

모든 맞춤형 LCD 화면 뒤에는 애플리케이션 요구 사항, 생산 타당성, 구조적 강도 및 전체 비용 간의 포괄적인 균형을 통해 얻은 실용적인 솔루션을 나타내는 베젤 디자인이 있습니다.

결론

CNK Electronics와 같은 LCD 디스플레이 제조업체에게 안정적인 LCD 모듈을 생산한다는 것은 베젤과 같은 모든 기본 구성 요소에 대한 철저한 이해와 정밀한 제어를 의미합니다. 베젤의 가치는 첨단 기술 개념이 아니라 기능 구현의 신뢰성과 안정성에 있습니다. 우리가 제공하는 모든 LCD 화면(표준 제품이든 고도로 맞춤화된 LCD이든)이 의도한 응용 분야 내에서 안정적이고 내구성 있게 작동하도록 보장할 수 있는 것은 기본 측면에 대한 확고한 이해를 통해서입니다.
