Precision Link: LCM 디스플레이 모듈의 전도성 고무 커넥터 기술 해독

오늘날의 스마트하고 상호 연결된 세상에서 명확하고 안정적인 디스플레이 인터페이스는 인간과 기계 상호 작용의 초석입니다. 이번 경험의 핵심 운반체는 바로 액정 디스플레이 모듈(LCM)이다. LCD 디스플레이 제조업체가 제공하는 핵심 제품인 LCM은 액정 디스플레이 장치, 드라이버 IC, PCB, 백라이트 및 구조 구성 요소를 하나의 응집력 있는 장치로 통합하여 회로 신호를 시각적 이미지로 변환하는 완전한 기능을 달성합니다. 표준 제품이든 고도로 맞춤화된 LCD 화면이든 안정성은 LCM 내의 모든 연결 지점의 신뢰성에서 시작됩니다. 이 중에서 간단해 보이지만 중요한 구성 요소인 전도성 고무 커넥터(흔히 얼룩말 스트립이라고도 함)는 LCD 화면과 회로 기판 사이의 방해 없는 신호 전송을 보장하는 "보이지 않는 브리지" 역할을 합니다.

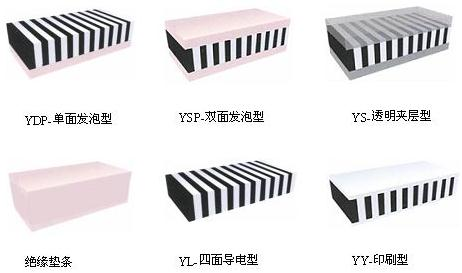

전도성 고무 커넥터: LCM 내부의 "신호 브리지"

도전층과 절연층을 교대로 적층하여 형성된 도전성 고무 커넥터는 탄성 압축을 통해 LCD 화면과 PCB 사이에 안정적인 전기적 연결을 제공합니다. 이들 성능은 디스플레이 신호의 무결성과 선명도를 직접적으로 결정합니다.

재료 선택: 고체 실리콘과 폼 실리콘의 균형을 이루는 기술

고체 실리콘 소재:적당한 경도(35°~45°)와 저렴한 비용을 제공합니다. 그러나 먼지가 쌓일 수 있는 정전기가 발생하기 쉬우므로 조립 환경의 청결에 각별한 주의가 필요합니다.

폼 실리콘 소재:실리콘을 발포하여 만든 제품으로 질감이 더 부드럽고(경도 20°~30°) 변형에 대한 저항력이 뛰어나며 오염이 적습니다. 높은 청결도 요구 사항을 충족하는 정밀 LCD 모듈 애플리케이션에 더 적합합니다.

정밀 설계 매개변수: 안정적인 연결 보장

1. 전도성 층 피치:일반적인 피치는 0.05mm, 0.1mm, 0.18mm입니다. 설계에서는 각 PCB 패드가 최소 3개의 전도성 탄소층과 접촉하도록 해야 합니다(0.05mm 피치의 경우 4~5개 층 권장). 이는 맞춤형 LCD 화면 디자인 시 CNK가 엄격하게 관리하는 세부 사항입니다.

2. 전도성 층 폭:0.4mm에서 1.0mm 사이의 폭은 커넥터의 경도와 관련이 있으며 전체 압축비 설계에 영향을 미칩니다. CNK 엔지니어는 모듈 구조를 기반으로 목표 선택을 합니다(폭 0.6mm는 2.0mm 이하 커넥터에 일반적이고 2.0mm 이상인 경우 0.8mm입니다).

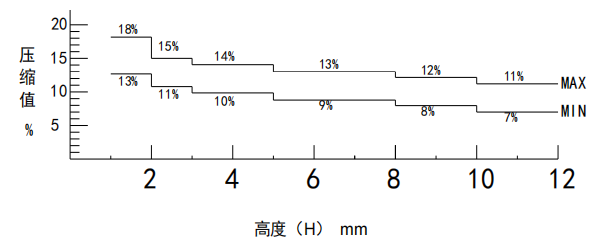

3. 압축 비율 제어:이상적인 압축률은 10%에서 15% 사이로 제어됩니다. 비율이 10% 미만이면 접촉 임피던스가 불안정해질 수 있고, 15%를 초과하면 커넥터나 PCB의 변형이 발생할 수 있습니다. CNK는 조립 높이(h)의 정확한 계산을 통해 정확한 압축량을 보장하여 장기적인 신뢰성을 보장합니다.

기본 흑백 디스플레이부터 복잡한 HMI 인터페이스까지, 모든 LCD 모듈의 신뢰성은 전도성 고무 커넥터와 같은 주요 구성 요소에 대한 깊은 이해와 정밀한 제어에 달려 있습니다. 숙련된 LCD 디스플레이 제조업체인 CNK Electronics는 신호 전송에서 낮은 임피던스와 높은 안정성을 보장하기 위해 재료 특성과 매개변수 설계를 연구할 뿐만 아니라 이러한 세부 사항에 대한 숙달을 포괄적인 맞춤형 LCD 솔루션으로 확장합니다. 우리는 기술 혁신과 품질 신뢰성을 연결하는 보이지 않는 "정밀 링크"가 CNK와 고객을 지원하여 더욱 뛰어난 디스플레이 미래를 향해 함께 나아갈 수 있다고 믿습니다.
