정밀 광학 디코딩: 맞춤형 LCD 화면의 핵심 - 광원 및 도광판 기술

전문 디스플레이 분야에서 LCD 화면을 맞춤화하기로 선택한 경우 그 뒤에 숨은 탁월한 시각적 성능은 광원과 도광판이라는 두 가지 핵심 광학 구성 요소의 정밀한 협력에 달려 있습니다. 숙련된 LCD 디스플레이 제조업체인 CNK전자는 우수한 LCD 모듈의 밝기 균일성, 색상 충실도 및 구조적 신뢰성이 모두 이러한 기본 요소에 대한 깊은 이해와 정밀한 제어에 달려 있다는 것을 깊이 이해하고 있습니다.

I. 광원: 색상과 밝기의 정확한 엔진

광원은 디스플레이 성능의 근원이다. 기술 매개변수는 LCD 화면의 시각적 기반을 직접적으로 정의합니다.

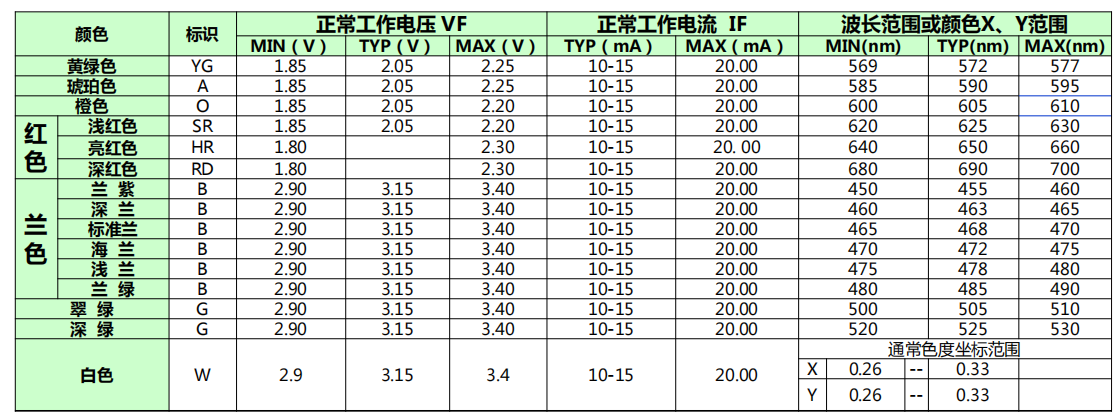

색온도의 정확한 정의: 광원의 색도 좌표는 디스플레이 색상을 정밀하게 제어합니다. 0.25~0.29는 차가운 흰색, 0.29~0.32는 순백색, 0.32~0.35는 따뜻한 흰색을 나타냅니다. 전문 LCD 디스플레이 제조업체는 시각적 경험을 향상시키기 위해 다양한 LCD 화면 유형(예: STN, VA)에 최적의 색온도를 일치시킵니다. 맞춤형 LCD 서비스에서는 흰색 좌표계의 배치 간 변화를 △X=ΔY ≤ 0.04 내에서 엄격하게 제어할 수 있습니다.

밝기에 대한 일관성 보장: 동일한 배치의 LCD 모듈 내에서 높은 밝기 균일성을 보장하며, 배치 간 밝기 안정성은 사양 값의 75%-140% 내에서 유지되어 대량 애플리케이션에 대한 안정적인 보증을 제공합니다.

광학 구조의 과학적 매칭: 하단 백라이트 및 측면 백라이트와 같은 다양한 구조의 경우 다양한 시야각(예: 96° 또는 120°)을 가진 LED를 과학적으로 선택합니다. 이는 초박형 디자인이나 특정 광학 성능을 달성하는 데 핵심이며 맞춤형 LCD 화면의 구조 평가에서 핵심 고려 사항입니다.

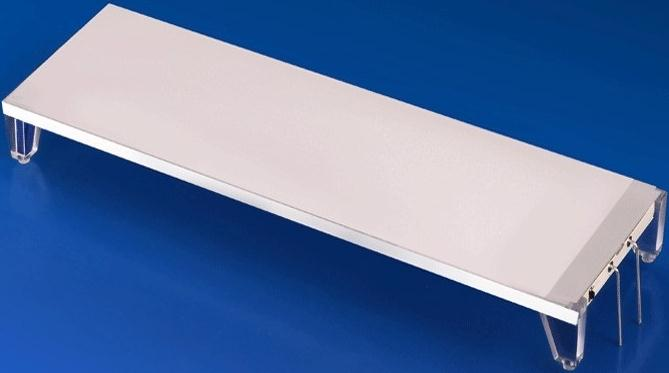

II. 도광판: 균일한 빛 방출을 위한 정밀 부품

도광판은 점광원을 균일한 면광원으로 변환하는 역할을 합니다. 디자인과 소재는 광학 성능에 매우 중요합니다.

재료 과학: PMMA와 PC 사이의 정확한 선택

PMMA(아크릴): 빛 투과율이 뛰어나 실온에서 대부분의 상업용 제품에 적합합니다.

투명 PC 소재: PC1250Y와 같은 고강도, 고온 저항 및 우수한 유연성은 산업 및 자동차 디스플레이와 같은 넓은 온도 또는 복잡한 구조 애플리케이션에 사용되는 맞춤형 LCD 화면에 선호되는 선택입니다. 간단한 식별 방법: PC 재료는 연장 스트립으로 면도될 수 있지만 PMMA는 부서지기 쉽고 쉽게 부러집니다.

도트 패턴 디자인: 광학 균일성에 대한 미세한 비밀

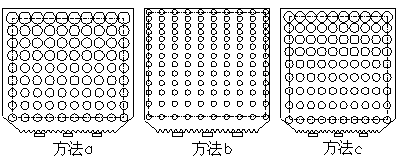

도광판 바닥면의 정밀한 도트 패턴은 내부 전반사를 방해하고 균일한 빛 방출을 구현하는 핵심 기술입니다. 이 중에서 원형 도트 패턴 디자인은 주로 세 가지 과학적 방법을 포함하는 가장 널리 사용되고 신뢰할 수 있는 솔루션입니다.

방법 A(일정한 피치, 가변 도트 크기): 도트 중심 사이의 거리가 일정하게 유지됩니다. LED 쪽부터 도트의 직경이 점차 커집니다. 이 방법은 설계상 비교적 간단합니다.

방법 B(일정한 도트 크기, 가변 피치): 도트의 직경이 일정하게 유지됩니다. LED 쪽부터 도트 사이의 분포 간격이 점차 줄어들면서 패턴이 촘촘해집니다.

방법 C(가변 도트 크기 및 가변 피치): LED 측부터 시작하여 도트의 직경과 분포 간격이 모두 점차 감소합니다. 이 체계는 광 경로의 보다 세련되고 점진적인 안내를 허용하며 일반적으로 처음 두 개의 단일 변수 방법에 비해 우수한 균일성을 가져오며 더 높은 수준의 설계 전문 지식을 나타냅니다.

III. 정밀한 광학 디스플레이를 가능하게 하는 전문 제조

광원 스펙트럼의 정밀한 제어부터 도광판 소재의 과학적인 선택, 도트 패턴 구조의 미크론 수준 설계(특히 궁극적인 균일성을 추구하는 가변 크기 및 피치 방식)에 이르기까지 각 단계에는 광학 물리학에 대한 깊은 이해와 제조 공정의 정확한 숙달이 반영됩니다. CNK전자는 이러한 핵심 광학 장치 기술을 심층적으로 통합하여 고객에게 표준 제품부터 심층적인 맞춤형 LCD 화면에 이르기까지 포괄적인 솔루션을 제공합니다.
