광원부터 화질까지: 백라이트는 LCD 모듈의 진정한 "무대 영웅"입니다.

사람들이 LCD 디스플레이에 대해 이야기할 때 가장 먼저 떠오르는 것은 종종 "화면"입니다. 그러나 완전한 액정 모듈(LCM)은 단순한 액정 패널 그 이상입니다. 이 제품에는 드라이버 IC, PCB 및 종종 간과되지만 중요한 구성 요소인 백라이트가 통합되어 있습니다.

백라이트: 화면 뒤에 있는 "라이트 엔진"

액정 소재 자체는 빛을 방출하지 않습니다. 이미지를 표시하기 전에 조명을 제공하기 위해 백라이트 시스템에 의존하는 "라이트 밸브"처럼 작동합니다. 백라이트의 핵심 작업은 점 또는 선형 광원을 매우 균일한 표면 광원으로 변환하는 것입니다.

밝기, 균일성, 색온도, 전력 소비 등 한눈에 느껴지는 시청 경험의 모든 측면이 백라이트 기술로 지원됩니다.

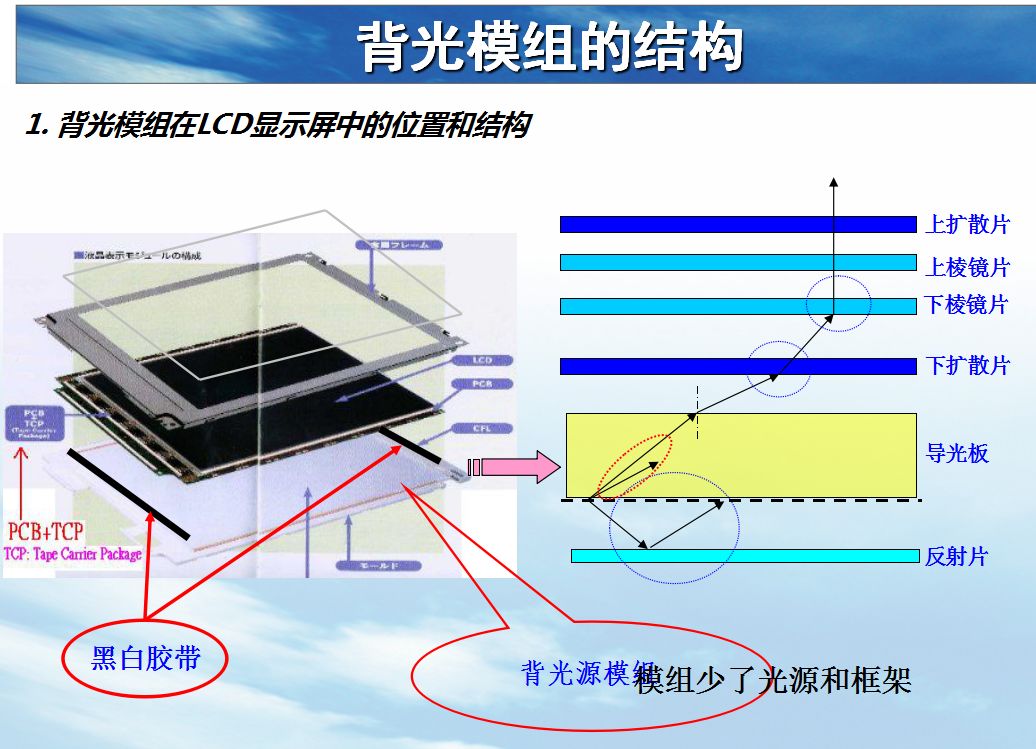

백라이트 분해: 정밀 광학 시스템 세트

고성능 백라이트는 첨단 재료 과학과 정밀 광학 공학의 결과입니다. 핵심 구성 요소는 다음과 같습니다.

광원:백라이트의 기본 색온도, 밝기, 수명을 결정하는 빛의 근원.

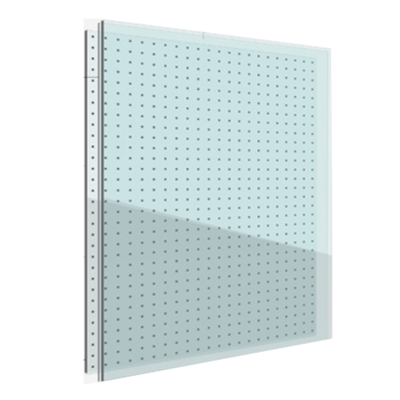

도광판(LGP):균일한 배광의 핵심. 바닥면의 미세 구조 도트는 가장자리에서 들어오는 빛을 평면 전체에 산란시킵니다. 정밀하게 성형된 도트는 일반적으로 기존의 인쇄 도트보다 더 나은 광학 성능을 제공합니다.

광학 필름 세트:디퓨저 필름, 밝기 향상 필름(BEF) 및 반사 시트가 함께 작동하여 핫스팟을 제거하고 전면 광 출력 효율을 향상시키며 균일성을 보장합니다.

구조 프레임 및 조명 보드:안정적인 기계적 지지와 안정적인 전기 연결을 제공합니다.

구조에 따라 백라이트는 두 가지 주요 기술 경로로 분류됩니다.

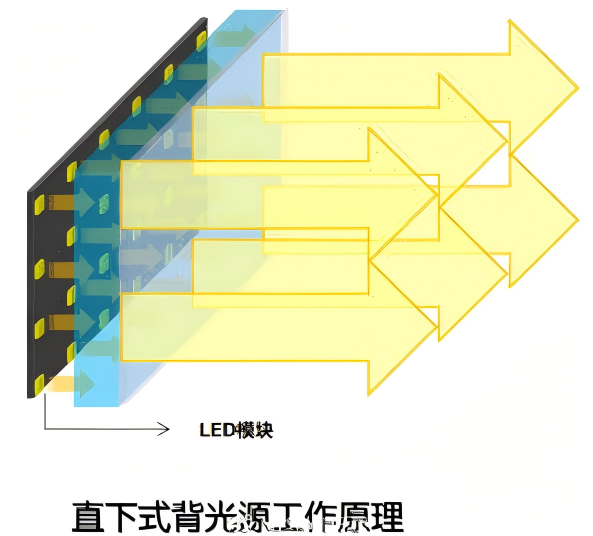

직접 조명:LED 어레이는 직접 조명을 위해 도광판 바로 아래에 배치됩니다. 이는 높은 밝기를 제공하고 로컬 디밍 제어를 지원합니다.

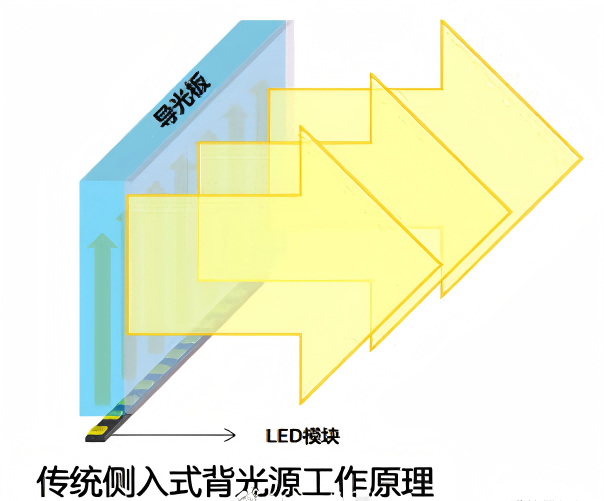

가장자리 조명:LED 라이트 바는 도광판 측면에 위치합니다. 가장자리에서 빛이 들어와 플레이트를 통해 앞으로 반사되기 때문에 이것이 초슬림 디자인을 구현하는 핵심입니다.

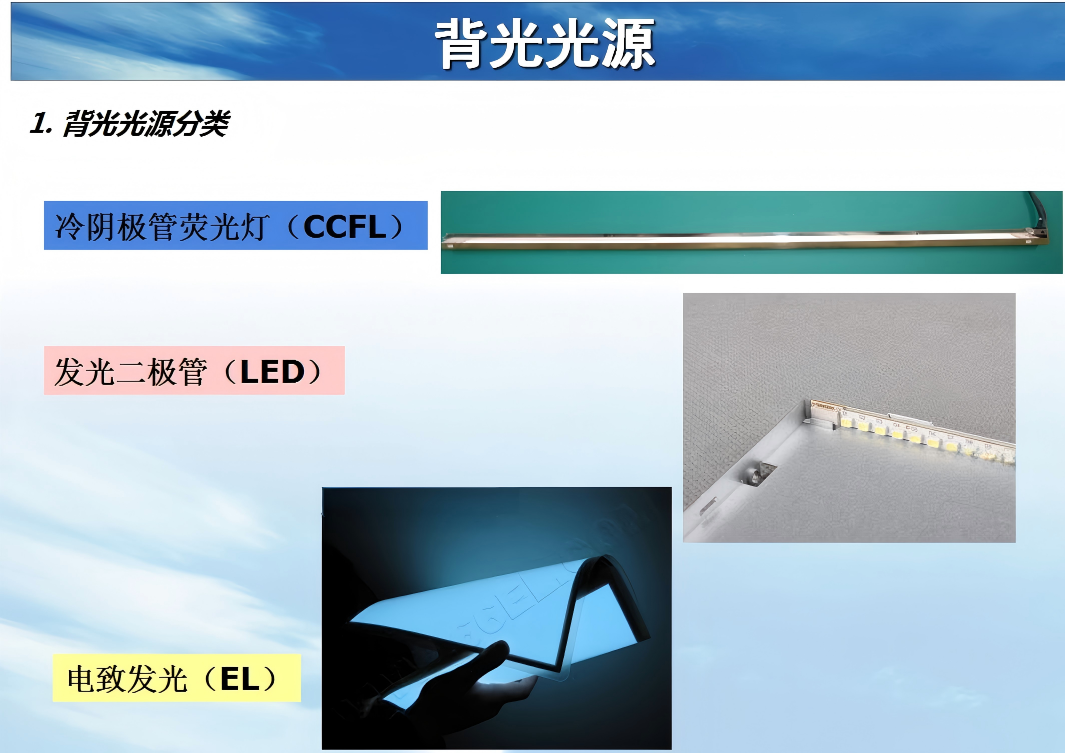

세 가지 유형의 광원은 각각 고유한 장점을 가지고 있습니다.

LED 백라이트:높은 밝기, 긴 ​​수명(에지 조명의 경우 30,000시간 이상), 낮은 전력 소비 및 슬림한 폼 팩터입니다. 가전제품부터 산업용 디스플레이까지 모든 제품에 대한 주류 선택입니다.

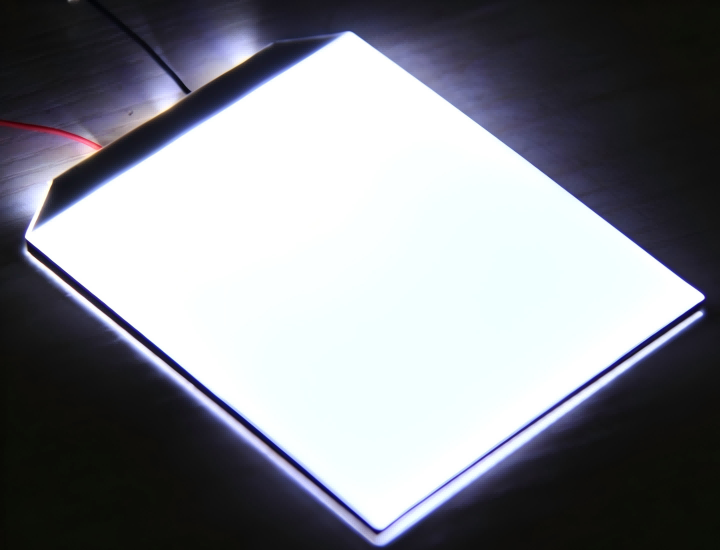

EL(전자발광) 백라이트:매우 얇고 전체 표면에 걸쳐 완벽하게 균일하며 유연하고 구부릴 수 있습니다. 이는 맞춤형 LCD 및 유연한 디스플레이 애플리케이션에 꼭 필요한 요소입니다.

CCFL(냉음극형광등) 백라이트:소비자 제품에서는 대부분 LED로 대체되지만 뛰어난 색상 채도와 균일성으로 인해 특정 전문 디스플레이 응용 분야에서는 여전히 가치가 있습니다.

기술 요약

백라이트는 단순한 조명 구성 요소 그 이상입니다. 재료 선택 및 광학 설계부터 광원 선택 및 구조 프로세스 개선에 이르기까지 모든 세부 사항이 디스플레이의 최종 성능에 기여합니다.

고품질 디스플레이를 추구하는 제조업체의 경우 백라이트 기술에 대한 깊이 있는 전문 지식은 제품 차별화를 위한 기초이며, 고급 맞춤형 LCD 요구 사항을 충족하고 모든 화면이 시각적 약속을 제공하도록 보장합니다.

광원부터 화질까지 백라이트는 LCD 모듈의 숨은 영웅입니다. 백라이트 기술을 이해하는 것은 결국 무엇이 훌륭한 디스플레이를 만드는지 이해하는 것입니다.
